圖案填充時通過指定的線條、顏色以及比例來填充指定區域的一種操作方式，它常用于表達剖切面和不同類型物體的外觀紋理和材質等特性，被光分用于機械加工、建筑工程以及地質構造等各類工程視圖中。
在CAD中使用【圖案填充】命令可以對圖形進行填充，用戶可以使用預定義填充圖案來填充圖形，也可以使用當前線型定義填充圖案或是創建更復雜的團填充類型。
一：什么是填充圖案

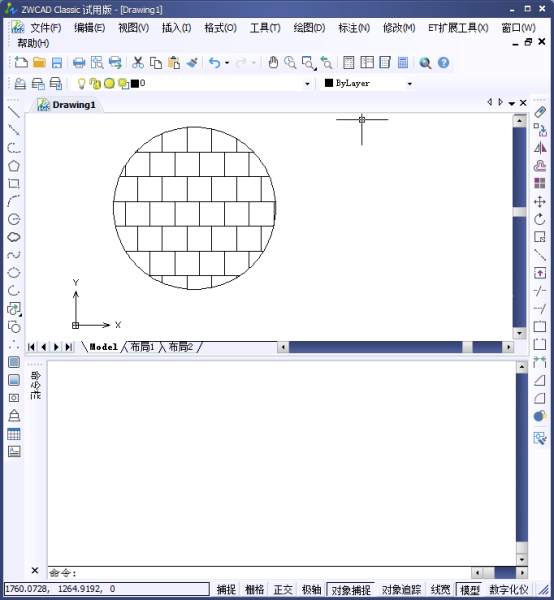

填充圖案是用于顯示某個區域或者表示某種材質的標準團，它由點線面組成，包括實體填充、漸變填充和圖案填充，參考下圖
但是并不是所有圖形都必須要有邊界的，表示不完整的區域或局部截取的區域不需要邊界。參考下圖，無邊界填充。

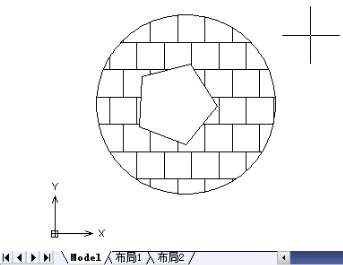

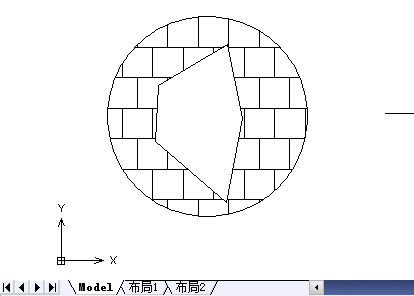

默認情況下，有邊界的圖案填充時關聯的，即團填充對象與圖案填充邊界對象相關聯，當修改圖案填充對象時，圖案填充的邊界也會隨之發生改變，參考下圖。
注意：
為了保持關聯性，邊界對象必須一致完全封閉圖案填充。
二： 填充圖案的主要特點
在了解什么是團填充之后，下面介紹團填充的一些特點。
1.填充圖案是一個整體對象
填充圖案是由系統自動組成的一個內部塊，所以在處理填充圖案的時候，用戶可以把它作為一個塊實體來對待。這種塊的定義和調用在系統內部自動完成，因此用戶會感覺與繪制一般的圖形沒有什么差別。
2.邊界定義
在繪制填充圖案的時候，首先要確定待填區域的邊界，邊界只能由直線、圓弧、圓和二維多段線等組成，并且必須在當前屏幕上全部可見。
3.填充圖案和邊界的關系
填充圖案和邊界的關系可以分為相關和無關兩種。相關填充圖案是指這種填充和邊界相關，當邊界修改后，填充圖案不會自動更新，即重新填滿新的邊界；無關填充圖案是指這種團與邊界無關，當邊界修改后，依然保持原狀。
4.填充圖案的可見性控制
用戶可以使用FILL命令來控制填充圖案的可見與否，即填充后的團可以顯示出來，也可以不顯示出來，在命令行中FILL命令并按回車鍵，命令行提示如下。
注意：
執行FILL命令后，還需要執行【視圖】--【重生成】命令，才能觀察到填充圖案顯示或隱藏后的效果。
