產品設計在正式發布前，都難免會經歷多次設計變更。但通常來說，研發人員僅需要打開原來的3D圖檔，對文件局部參數進行修改。許多設計人員希望能在變更參數的同時，不影響其他有用的特征參數數據，以減少不必要的工作量。三維CAD中望3D2014版為了滿足廣大用戶的需求，全新推出了特征凍結功能，對不變更的參數進行凍結，最大程度提升變更產品參數的效率。本文以節能燈具產品設計為例，為大家詳細闡述三維CAD中望3D的參數凍結功能的操作步驟。

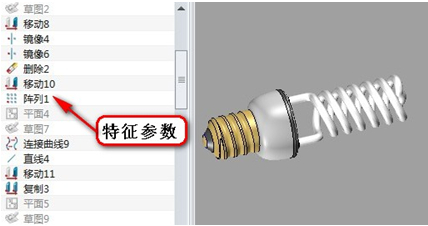

        1、新建一個文檔，打開要修改的Z3圖檔，如下圖所示：

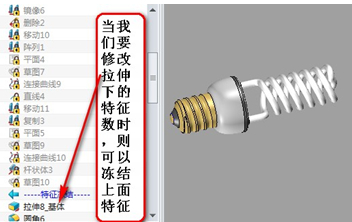

       2、當發現產品局部不符合客戶要求時，則需對此參數進行修改。只需修改局部時，便可凍結部分功能。如我們要變更拉伸參數，則可以用鼠標直接拖動特征凍結選項，拖到不需修改的特征數上。出現鎖頭圖標，則表示此參數被凍結，如下圖所示：


        3、當我們變更拉伸參數時，則其他特征參數不受影響。如下圖鼠標選中拉伸項，執行鼠標右鍵，選取下圖紅圈圈位置，進行特征重定義，如下圖：


        4、快速進入到特征參數編輯對話框，如下圖，則可以進行快速修改參數、變更，如下圖所示：


        “引用特征參數凍結功能”是中望3D 2014版的一大新增亮點，可廣泛運用在產品設計中。它能在不影響其他特征參數的前提下，幫助設計者更快速的進行參數變更，提升設計者的工作效率與準確性。為了幫助更多用戶輕松體驗中望3D2014新功能，中望3D推出 “跟奉老師學3D”交流探討http://www.zw3d.com.cn/service/jiaocheng/list-39.html，奉老師可在線解答網友問題，幫助大家快速掌握3D設計并實際投入工作中。與此同時，3D工業創新設計大賽仍在火熱進行，iPad Air+3K現金獎?wù)戎泐I(lǐng)回家！
