       中望3D 2012的高效曲面功能，能夠非?？旖莸赝瓿杉?a href="http://www.1n752b.cn/">CAD模型繪制。其中有兩個地方的CAD曲面制作，如果有正確的CAD繪制思路便可以事半功倍，一個是琴頭和琴杖連接處的曲面，由于琴頭類似于長方體，琴杖類似于半圓柱體，有一定的角度連接，而且要有平滑的過度；另一個地方是琴杖和琴箱連接處，起角筋固定作用的曲面。接下來介紹吉他兩個曲面的CAD繪制思路：

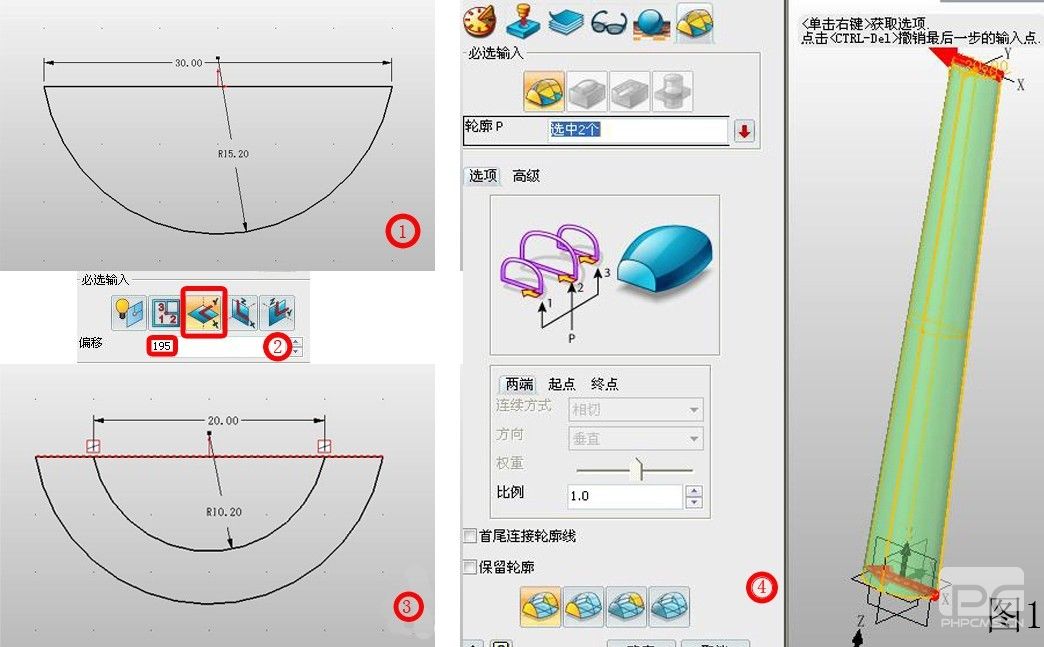

       第一步，在XY面建立草圖1，繪制圖1-1的類半圓形，退出草圖，創建基準面，根據圖1-2進           行參數設定，在此基準面創建草圖2。以草圖1的直邊為參考曲線繪制圖1-3的類半圓形，此時兩個類半圓形的直邊俯視狀態下是重合的。點擊放樣，依次選中兩個類半圓形，選擇時注意方向要一致（圖1-4紅色箭頭的方向），否則會造成曲面扭曲變形。

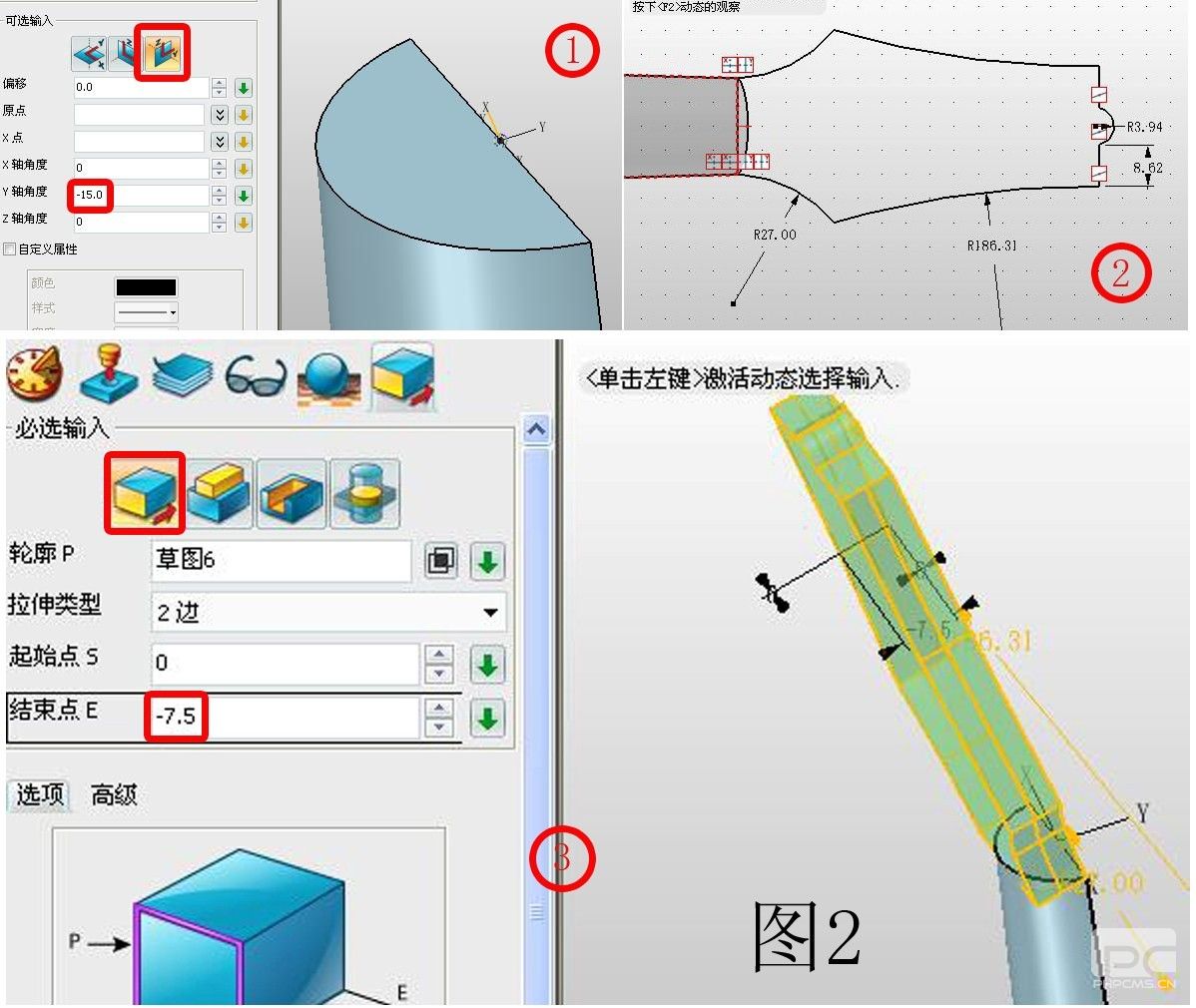

       第二步，在柱體頂部創建基準面，Y軸角度為-15度，如圖2-1，在此基準面插入草圖3，繪制圖2-2的圖形，退出草圖并選擇拉伸功能，根據圖2-3進行參數設置。

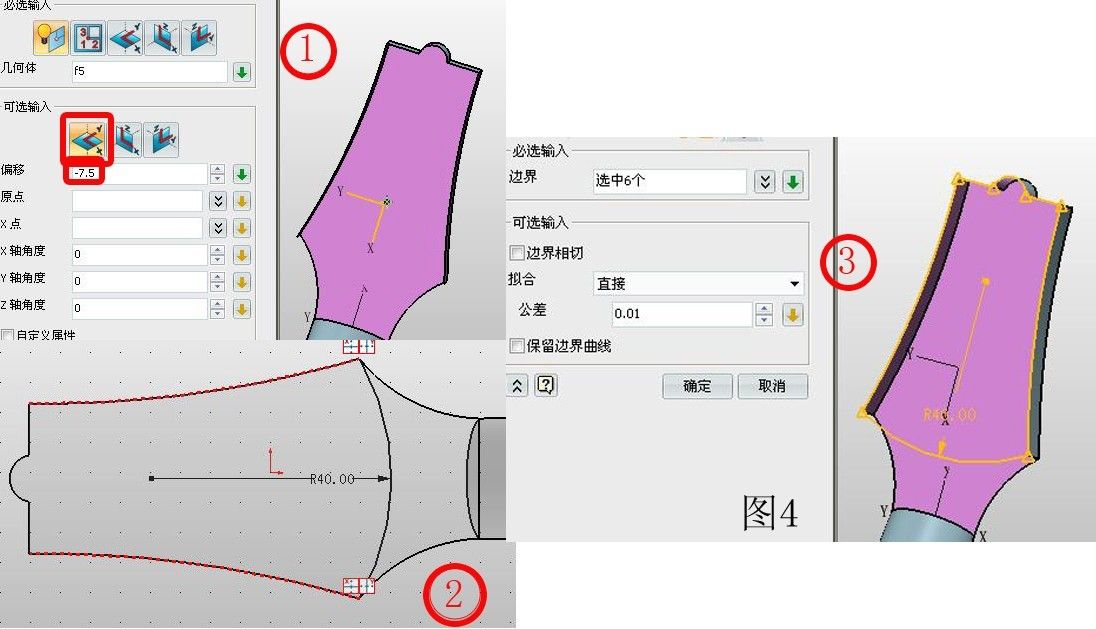

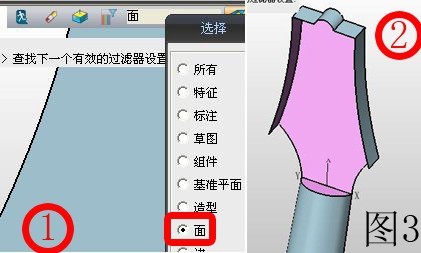

第三步，在屬性過濾器中選擇面屬性（圖3-1），將圖3-2所示的幾個面刪除。然后右擊創建基準面。先點擊圖4-1的粉色部分，選擇XY選項，偏移距離為-7.5，在此基準面上插入草圖4，將圖4-2所示邊設為參考曲線，用圓弧連接參考曲線的兩個點，點擊曲面--N邊形面，依次連接圖4-3所示的各邊并確定，進行此面的修補。

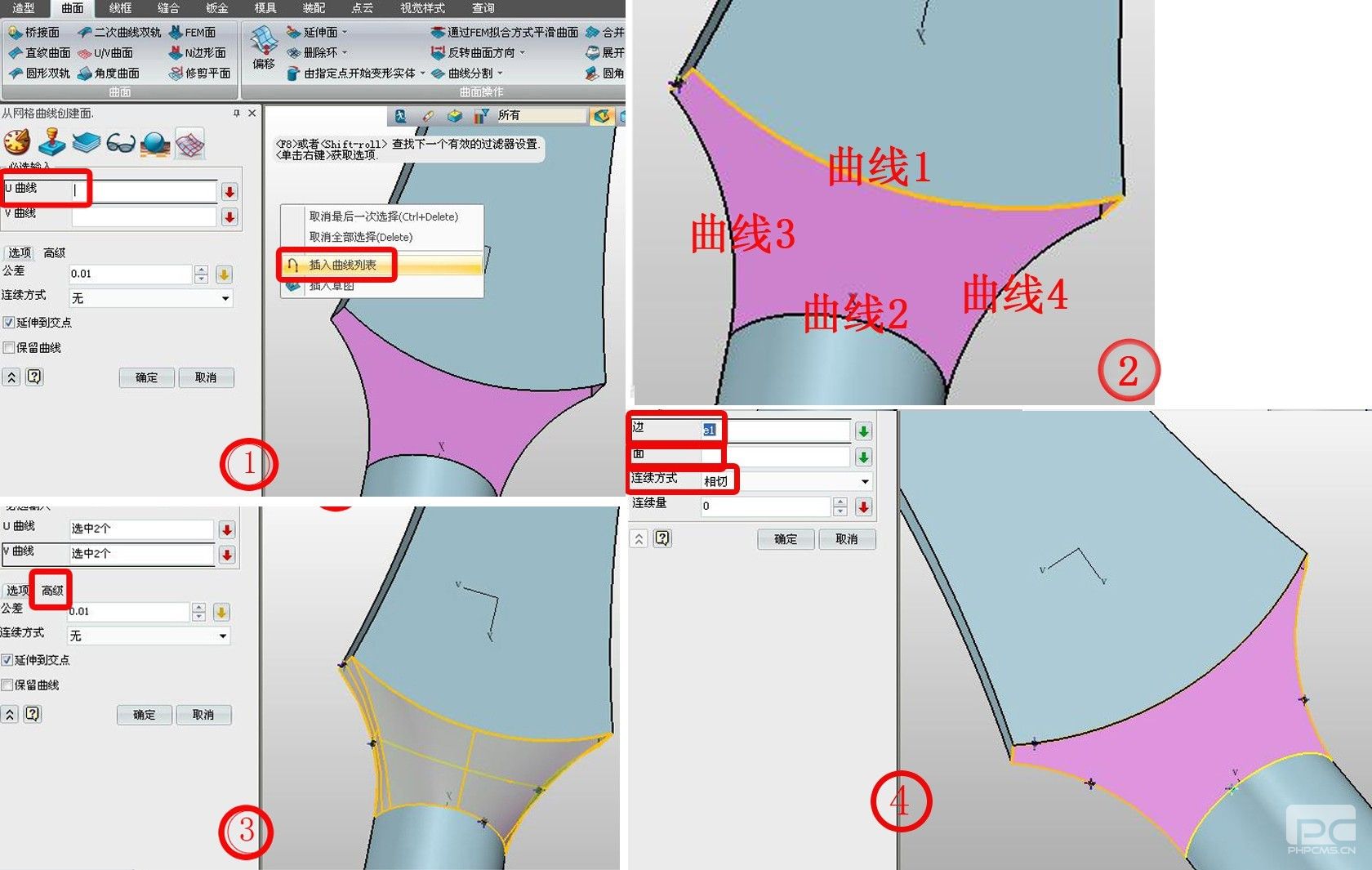

       第四步，在作圖區的空白處右擊鼠標，點擊插入曲線列表，選擇圖5-2中的高亮部分并確定，將其命名為曲線1，其它曲線標示如圖5-2所示。選擇曲面中的U/V曲面，U曲線選擇曲線1、2，V曲線選擇曲線3、4，然后不要直接點確定，先點擊高級選項，邊選擇曲線2，面選擇半圓面，連接方式為相切并確定，這樣形成的曲面將和柱體的圓弧面相切，使整體顯現平滑效果，效果如圖5-3、5-4。這里需要說明的是能將諸如本例中的曲線列表（三條線有垂直關系的）作為一條U線或V線，是中望3D2012的一個亮點，通過中望3D2012這個功能，能夠制作出相對復雜的曲面。

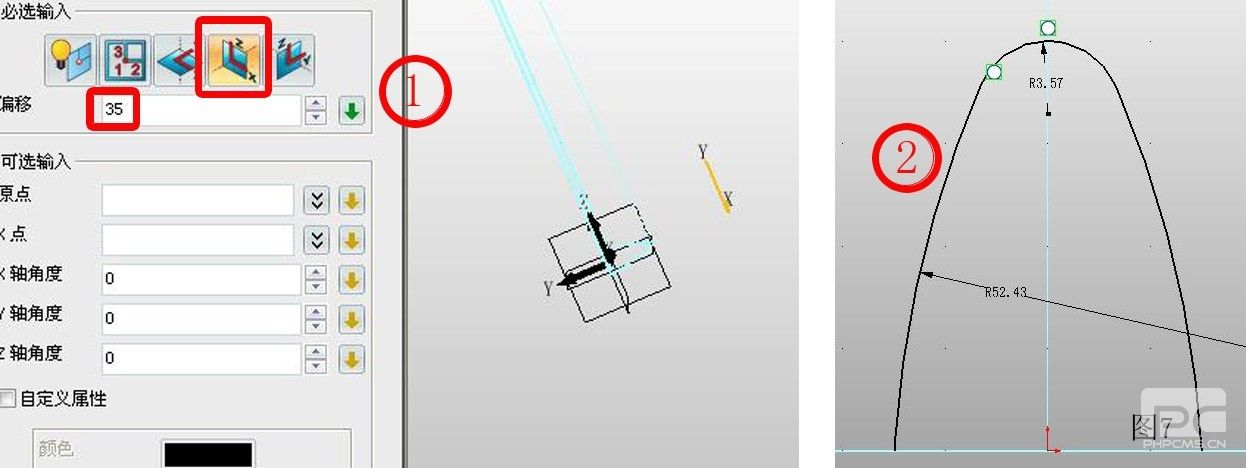

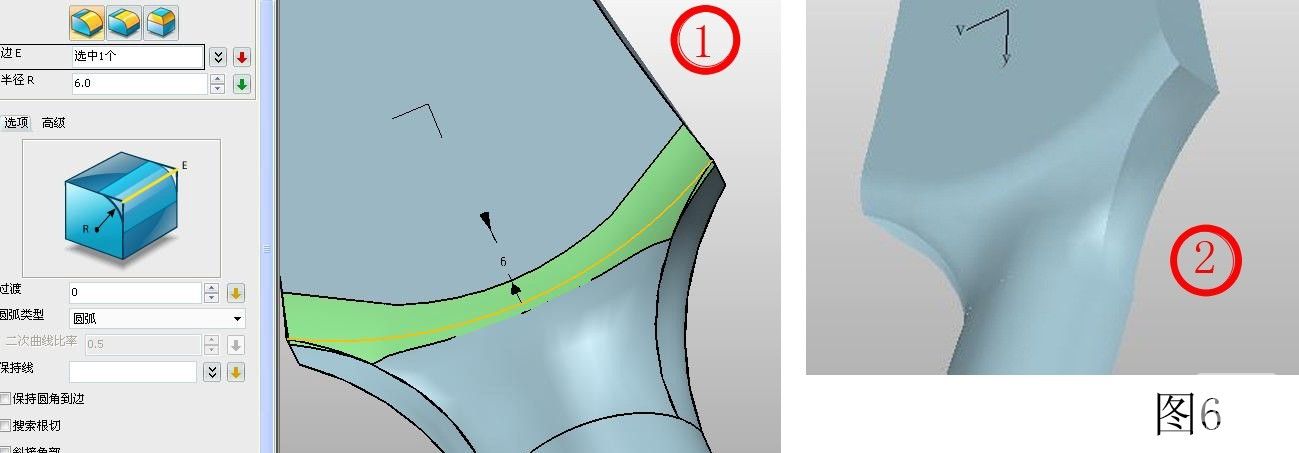

       第五步，將圖6-1所示的邊做圓角處理，這樣會使曲面變得更平滑（圖6-2）。接下來開始制作琴杖與琴箱連接處的曲面。首先，創建基準面，偏移距離為35（圖7-1），在此基準面插入草圖5，繪制圖7-2的曲線，命名為曲線5，具體繪制時不必按照圖示的尺寸，只要大體有這個形狀即可。注意，  用將草圖的幾段曲線連接起來（幾個曲線必須是相切的關系），這樣在后面的曲面會是一個整體，而不會出現拼接的狀況。


     第六步，如圖8-1所示創建基準面，向上偏移45，并在此平面建立草圖6，點擊參考幾何體—平面，面選擇柱體的圓弧面，此時形成的參考線在柱體的側圓面上，沿著參考線繪制半圓形，命名為曲線6（圖8-2）。

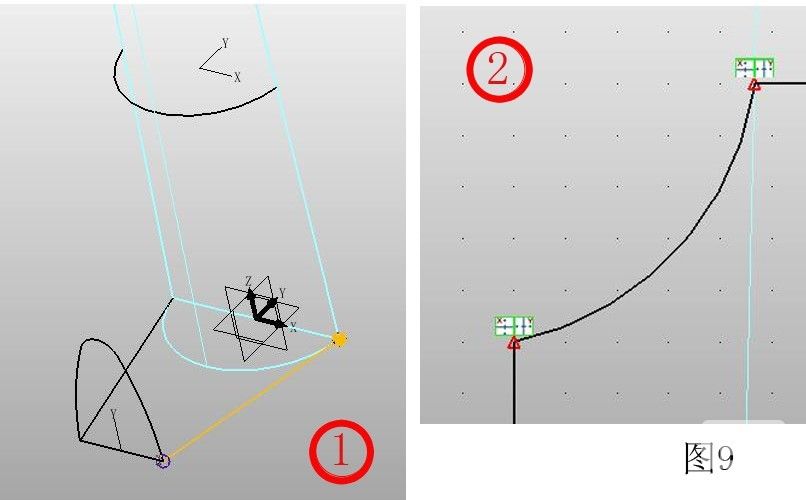

       然后點擊線框—直線工具，連接圖9-1所示的的各點形成三個邊，其中梯形的兩個腰分別命名為曲線7、9在YZ面插入草圖7，點擊參考幾何體—曲線相交，此時出現兩個紅點，用圓弧連接此兩點，形成的曲線命名為曲線8。圓弧盡量與圓柱面相切，只要視覺上差不多即可（圖9-2）。在這個繪制過程中，可以體驗到中望3D2012豐富的參考幾何體選項大大的提高了制圖的效率。

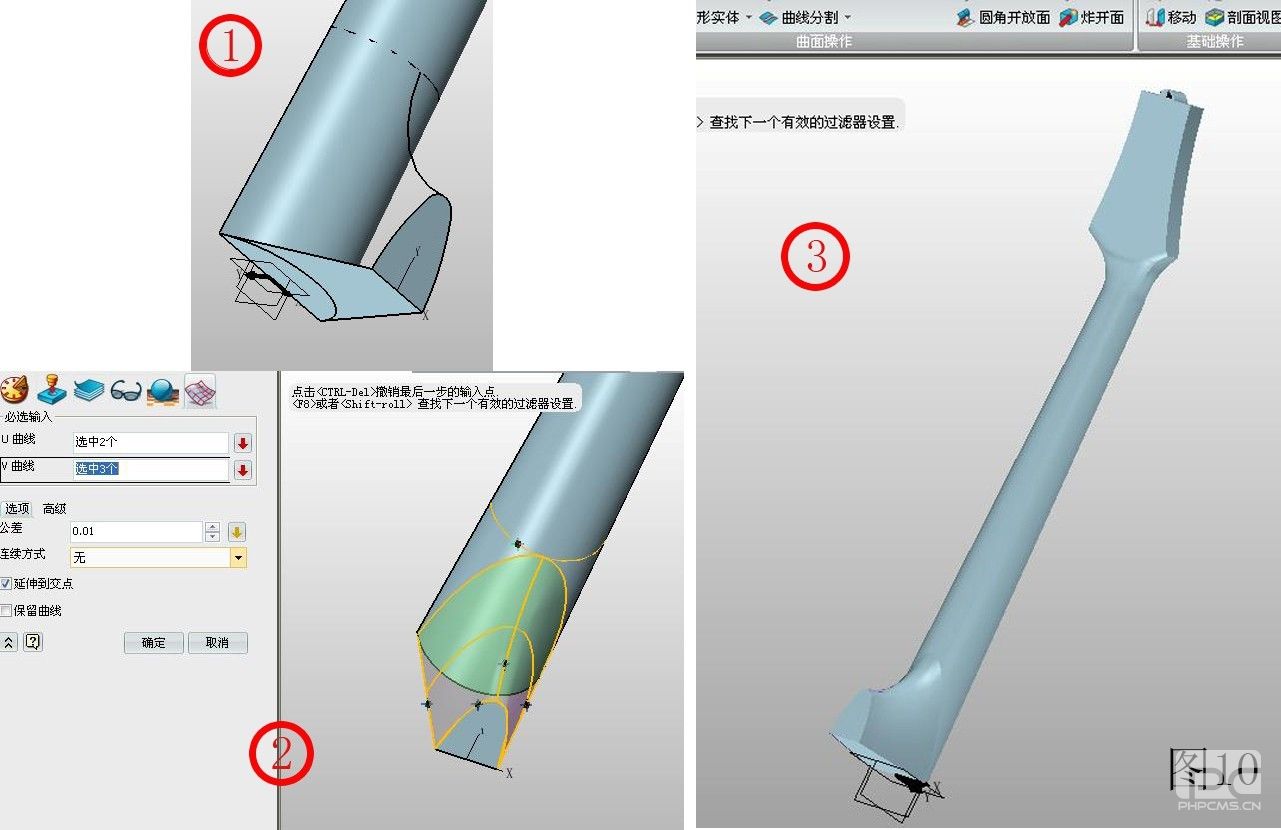

       接下來，用N邊形面修補圖10-1中的部分，，點擊U\V曲面，U曲線分別為曲線5、6，V曲線分別為曲線7、8、9，如圖10-2，確定。形成的最終效果如圖10-3所示。

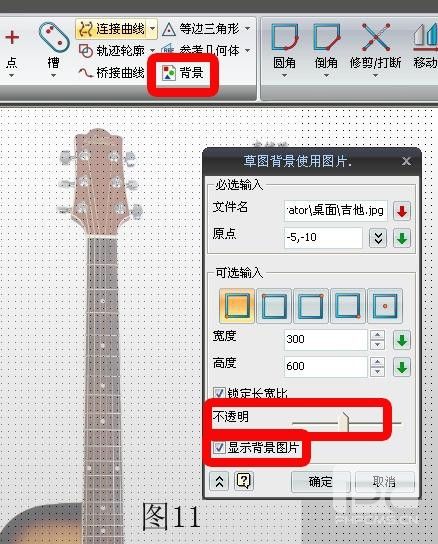

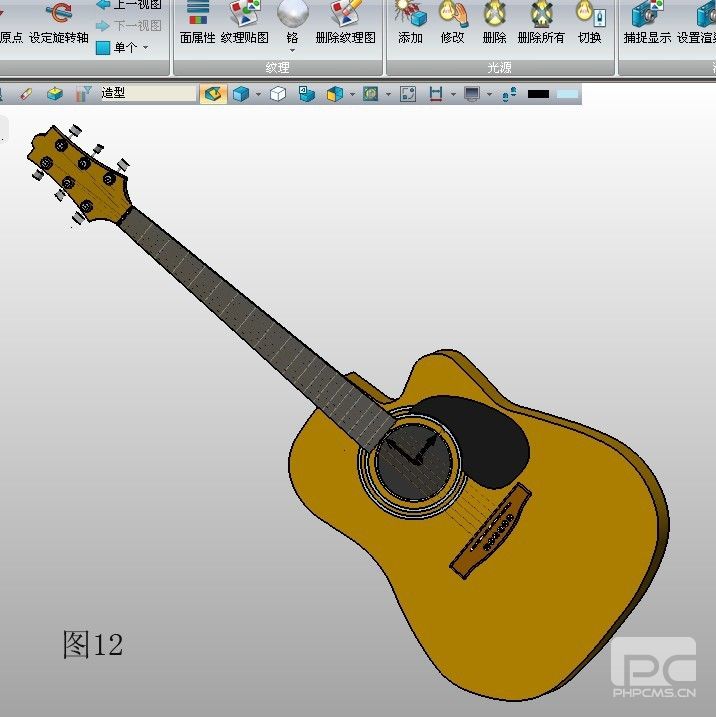

       只要完成以上六個步驟，利用中望三維CAD就能輕松繪制吉他的曲面部分。同時，用中望3D 2012的CAD草圖繪制吉他輪廓非常便捷，只需要在背景選項中插入吉他的圖片并設置成半透明狀（圖11），依照輪廓繪圖既準確又快速。關于吉他其他部位的CAD繪制可以參考筆者在中望技術社區的教程分享：http://www.1n752b.cn/community/thread-9384-1-1.html。
