       中望3D2012獨有的混合建模技術，能夠?qū)崿F(xiàn)高效的CAD曲面設計，開創CAD產品設計思路。今天主要跟大家分享如何利用中望3D2012繪制漂亮的七彩葫蘆，先介紹一下主要的CAD建模思路。

       首先做成一個葫蘆形的一個實體，然后用旋轉360度掃掠出曲面來修剪，將其分割出七分之一的一塊，再將分割出來的這一塊進行圓周陣列，重新形成一個葫蘆。這個葫蘆是由七塊構成的，將這七塊分別填上七種顏色就完成了。具體的CAD設計做法如下：

       第一步，制作葫蘆體。

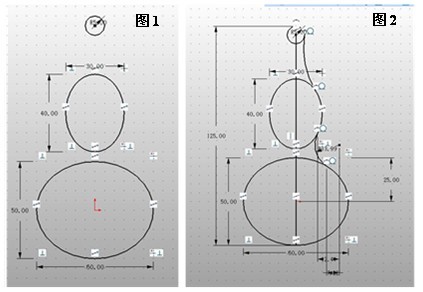

       在XZ平面插入草圖，繪制草圖（圖1），再用兩個圓弧連接圓和兩個橢圓，用約束相切來確保曲線之間相切（圖2）。尺寸不做嚴格要求，只要能構成葫蘆形的輪廓就行。

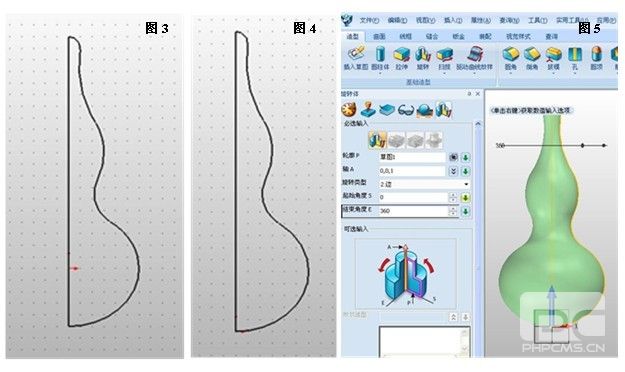

       接著進行修剪，呈現如圖3的形狀，修剪后將整圖向上移動使葫蘆的底部在坐標的原點（圖4），便于在圓點做旋轉面。退出草圖，以圖4為輪廓，以直邊（或Z軸）為軸，將其旋轉成葫蘆的實體（圖5）。

       第二步，旋轉平面的做法。

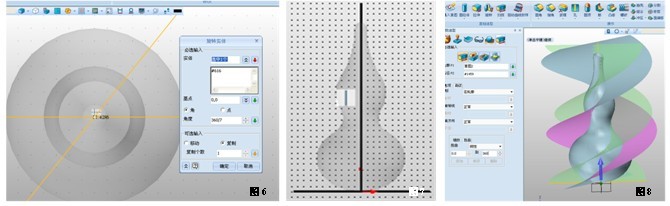

       在XY平面插入草圖，經過坐標原點做一水平直線，直線兩端要超出葫蘆的外形，再將這條直線以圓點為基點（這個點一定要在圓點，否則，最后由七塊陣列形成的葫蘆就不能吻合），旋轉360/7度的角度，并保留原直線（選中復制）。角度是將360度分成七份的角，是一個除不盡的小數，但中望3D2012在數值輸入欄內可以輸入計算公式，給設計帶來了極大的便利和靈活性（圖6）。

       退出草圖，再往XZ平面插入草圖，做掃掠的路徑P2，要注意的是個路徑的長度要略高于葫蘆，如果低了，修剪無法成功，并且這個路徑一定要從圓點起，豎直向上，否則，剪出的七分之一塊的葫蘆陣列后無法吻合（圖7）。

       掃掠設置如圖7，注意選基體，不能選加運算、減運算、交運算。輪廓為相交的兩條線，路徑為豎直的直線，然后在高級選項卡中選扭曲選項卡，在扭曲選項卡中選線性，扭曲的角度由0.00～360，結果如圖8。

       第三步，進行修剪、陣列。

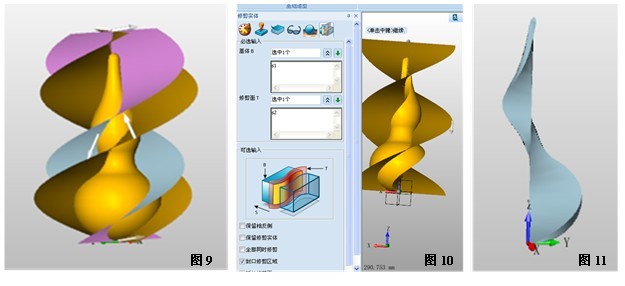

       點擊修剪命令，檢修的基體為葫蘆，修剪面為其中的一個旋轉面，可選輸入勾選封口修剪區域，保留兩個旋轉曲面相夾的較小的實體，再次修剪，如圖9，圖10，最后結果如圖11。

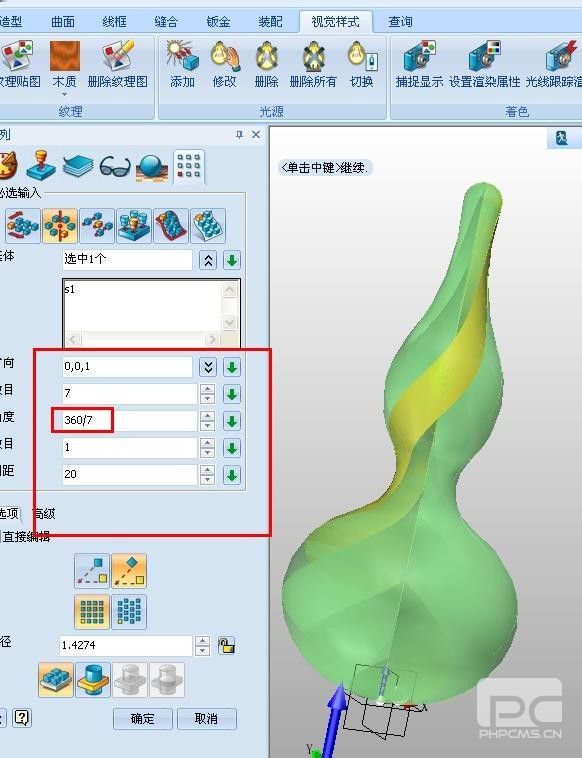

       點擊陣列命令，陣列設置如圖，選圓形陣列，數目為7，角度為360/7。在中望3D2012無需自己計算角度，直接填寫公式，非常便利，結果如圖12。

       第四步，選擇視覺樣式，為七彩葫蘆填色。

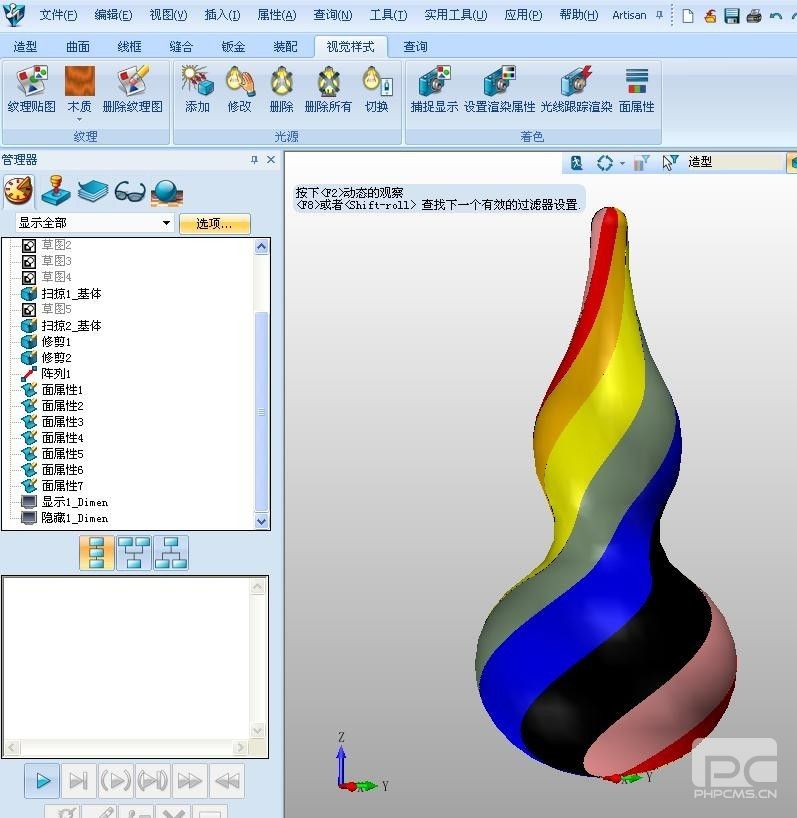

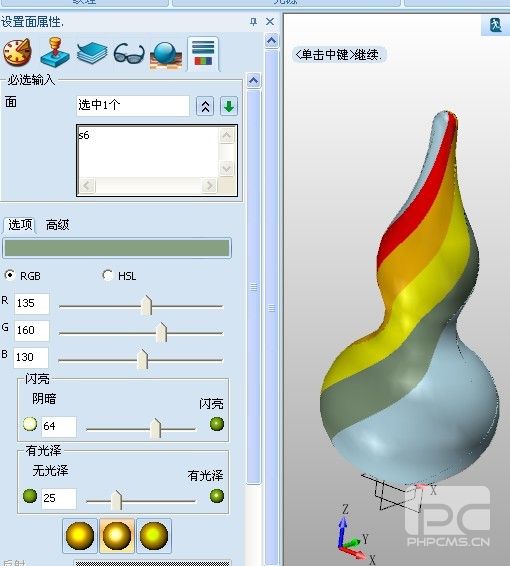

       七半構成的葫蘆已成型，接下來就要為這七半分別添加顏色了。點擊視覺樣式，在面屬性中進行設置（圖13），依次為各個塊添加顏色。通過簡單高效的三維CAD設計，精美的七彩葫蘆就完成了！你也來嘗試畫一個吧！
