在產品設計過程中,工程師經常需要重復使用一些內部的自定義零件。為了簡化工作中重復的操作，工程師一般都會建立自己的零件庫。實際上，每個3D軟件的功能差異很大，因此操作起來也是千差萬別。本文主要是大家介紹的是國產三維CAD軟件中望3D的零件建庫的方法。

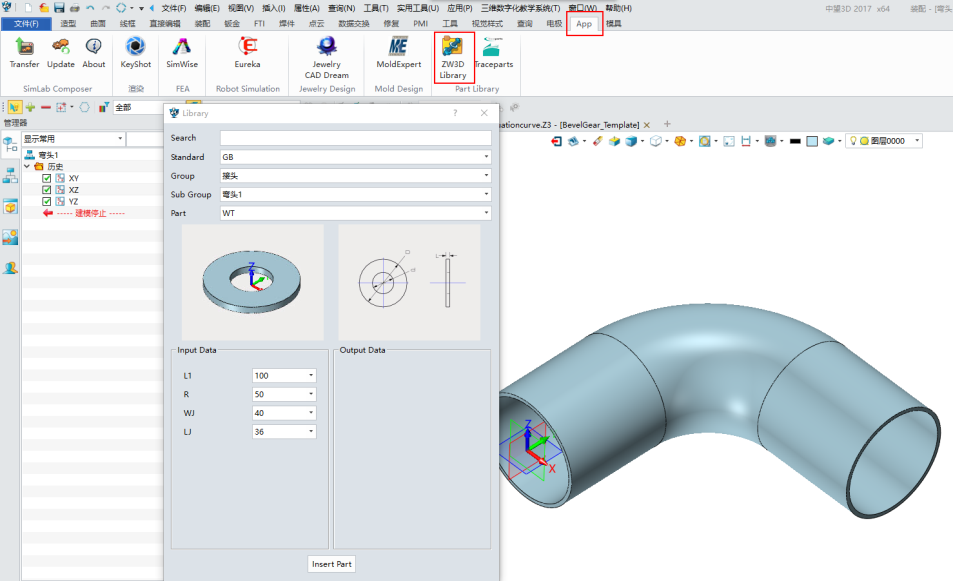

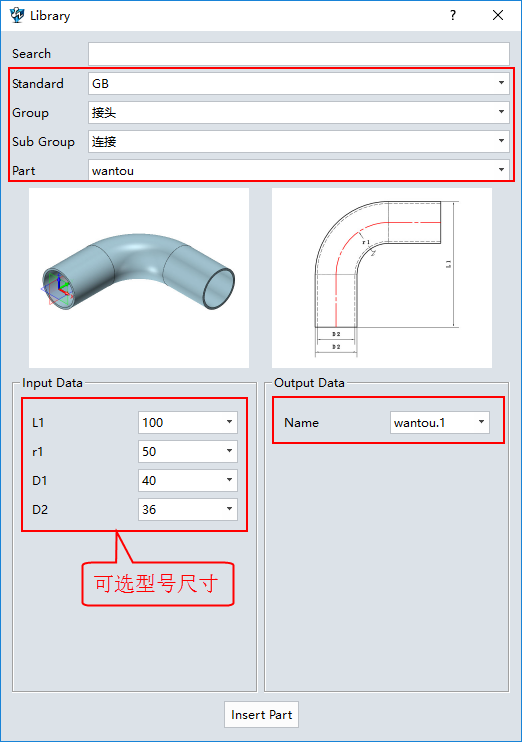

首先，零件庫制作完成后的調取窗口：

 調取零件效果圖：

 接下來，我們來看看怎么操作實現上圖的效果：

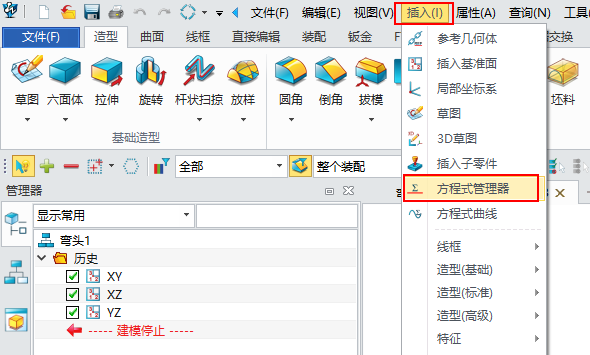

1、新建彎頭零件后通過插入-方程式管理器新建變量

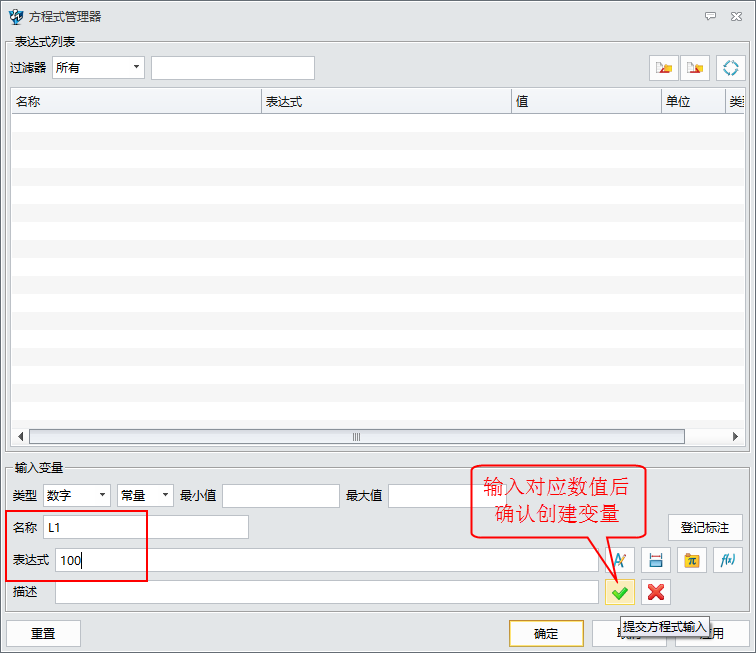

 創建變量L1=100，方法如下：

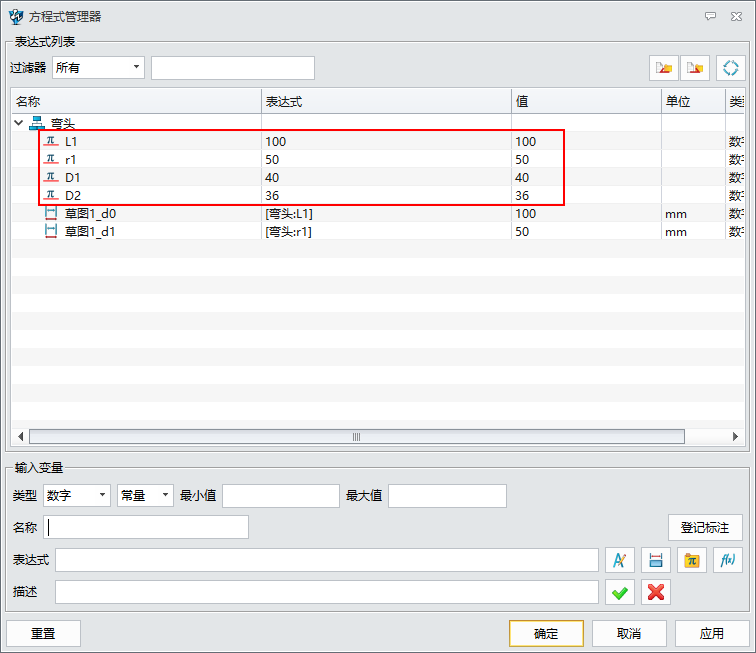

 分別創建如下變量：

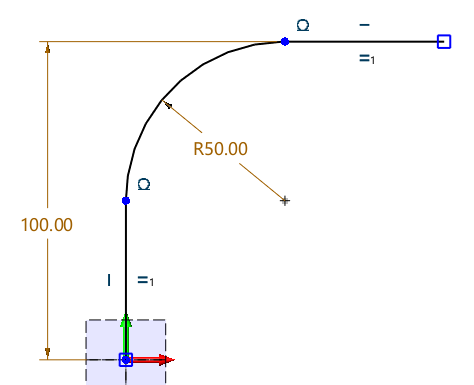

 2、創建彎頭部件草圖，參數如下：

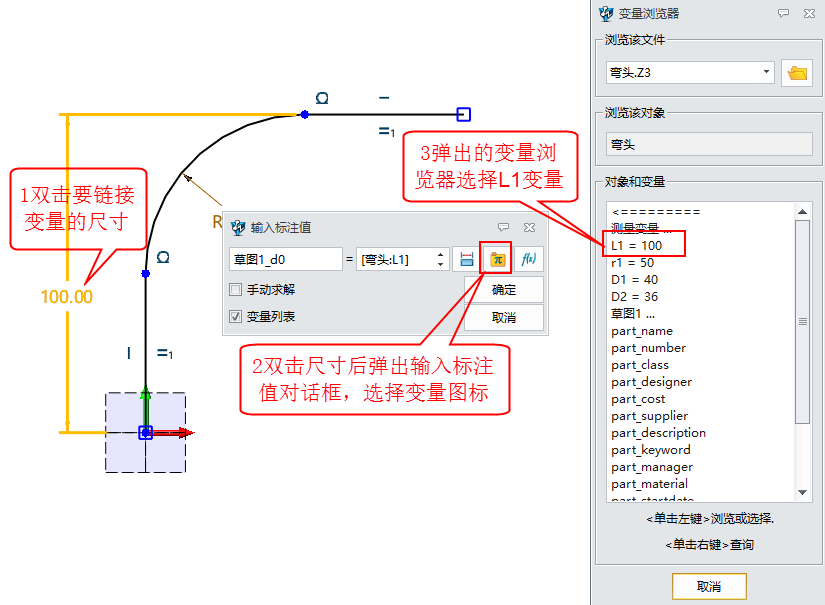

 草圖尺寸100對應變量L1,R50對應r1

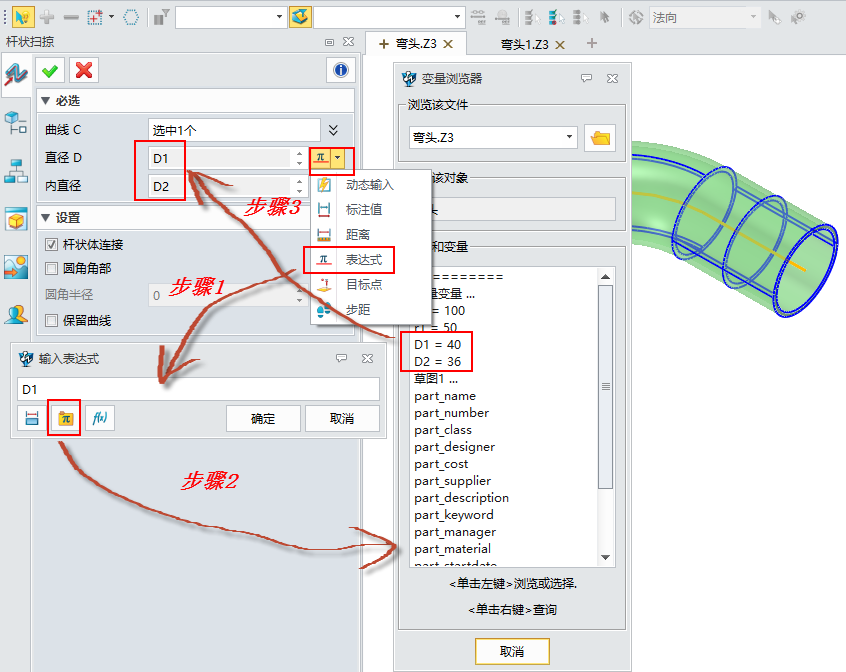

 3、使用桿狀掃掠功能創建彎頭，尺寸規格按下圖步驟指定對應的D1/D2變量；

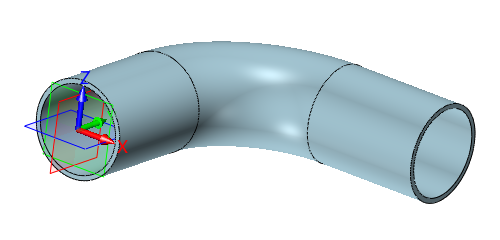

 彎頭模型：

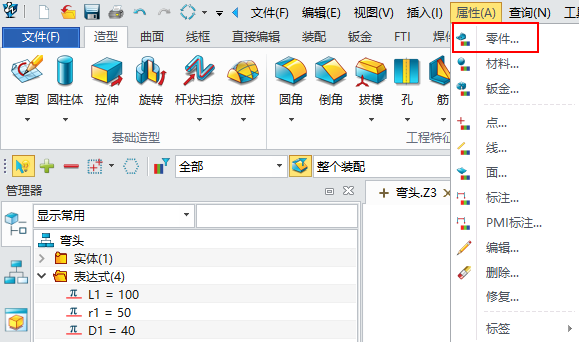

 4、完成模型的創建后就可以在屬性-零件里指定運行參數

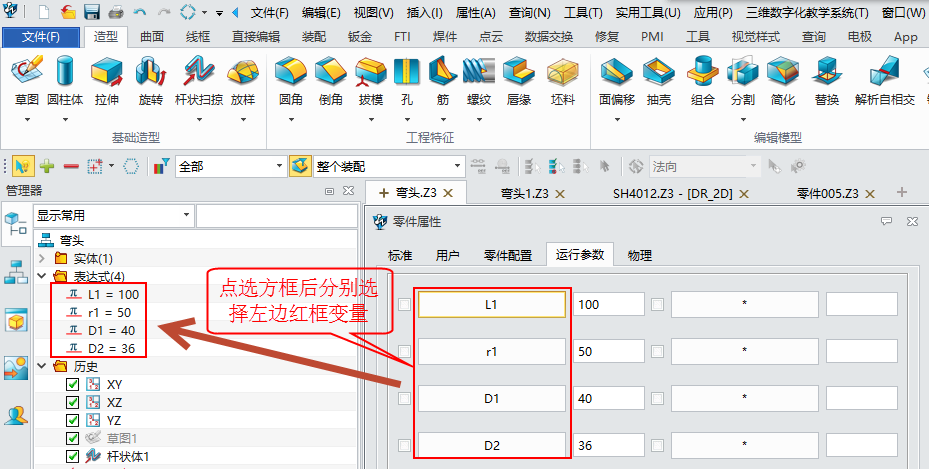

 指定運行參數對應的變量

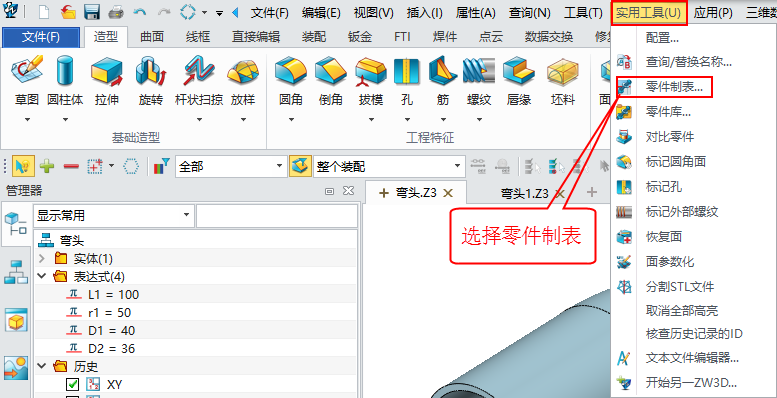

 5、接下來使用實用工具-零件制表創建

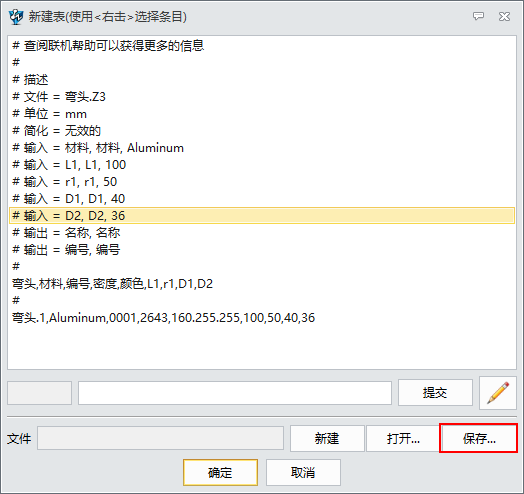

 在彈出折對話框選擇否，然后保存零件表。

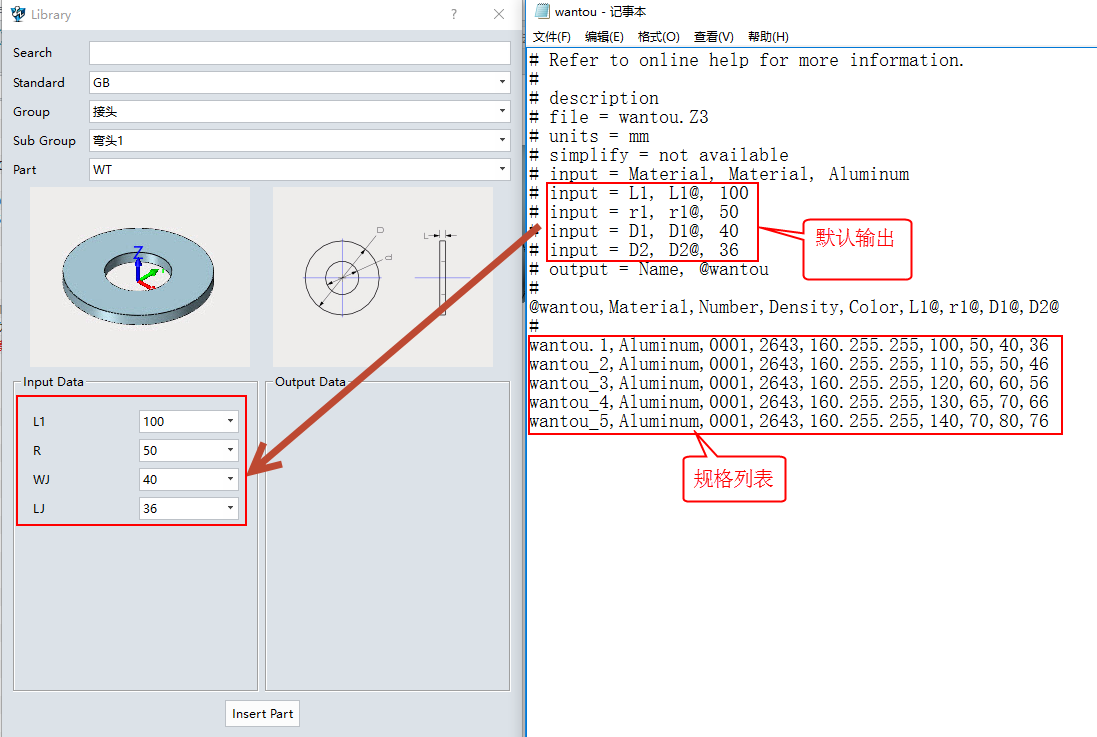

用文本打開剛創建的零件表，按下圖：

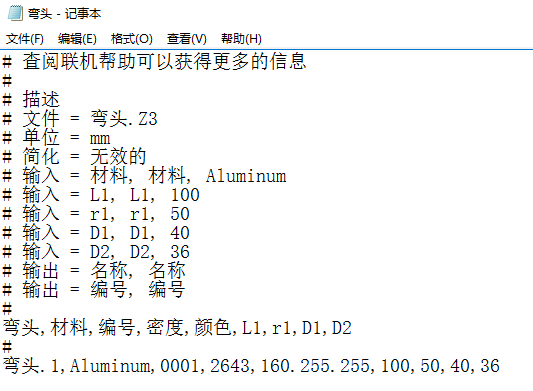

原文檔

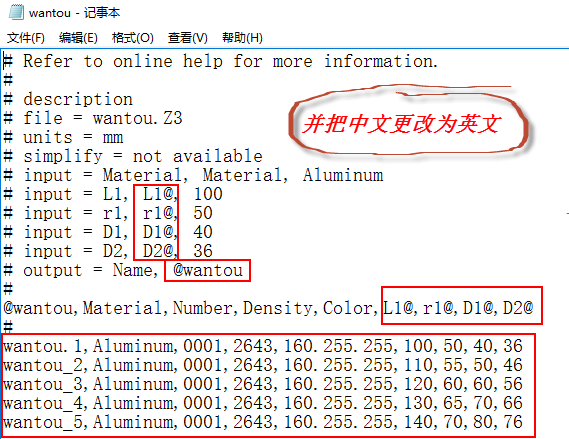

 更改后

 文檔與調取窗口對應內容

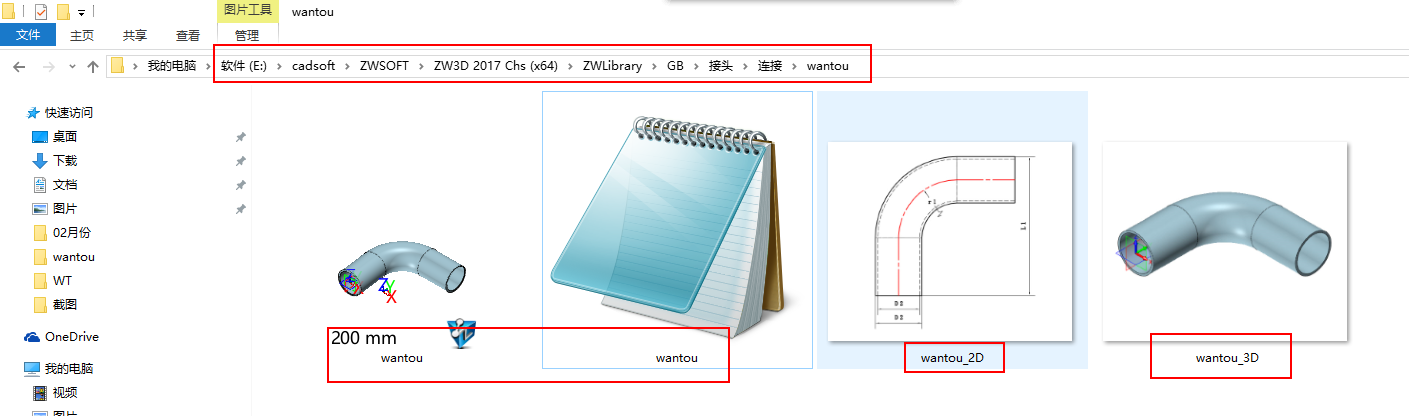

 6、將零件文件及零件表文件復制到下圖路徑里，另外制作兩個JPG圖片名稱如下圖所示，下面4個文件命名方式：aa.prt/aa.txt/aa_2D/aa_3D

另外，文檔內的零件名要與aa相同。

完成以上操作就可以使用app模塊下ZW3D Library調取零件。

通過自定義完成的零件庫，可以把常用的零件分門別類歸類好，并且可以定義不同規格，在設計時直接調用，不用重復的繪制，大大減輕工程師的工作量。
