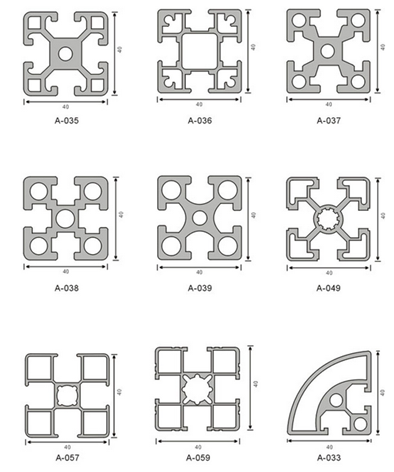

設計師在開發新產品的設計工作中，經常會遇到需要利用之前產品的某些特征、草圖截面，例如產品設計時所繪制的火箭腳、模具設計中的燕尾槽、鋁型材結構的框架等等。如圖1所示，這些草圖一般比較復雜，繪制起來會耗費較多的時間，而設計師在重復利用時，對草圖截面的形狀與尺寸往往不需要太大的變動。


圖1 復雜的草圖截面

當產品設計完成后，發現截面需要修改時，相信設計師們都希望在修改截面時，產品設計能自動進行變更，并且，能有一個管理器能體現出哪些零件已經變更，哪些零件沒有變更等信息，以便更清晰、有條理地管理這些數據。

新發布的中望3D2017版本中，Link鏈接管理器有所強化，新增了對外部草圖中的關聯關系進行管理的功能。以圖1中的鋁型材為例，用戶可以將需要使用到的鋁型材截面繪制在一個獨立的草圖檔中，以型號進行各草圖的命名，在后續使用中直接選取所需要的型號即可，非常高效便捷。

下面我們來看看具體的操作：

首先，新建一個零件，命名為“鋁型材截面”，如圖2所示。


圖2 新建零件

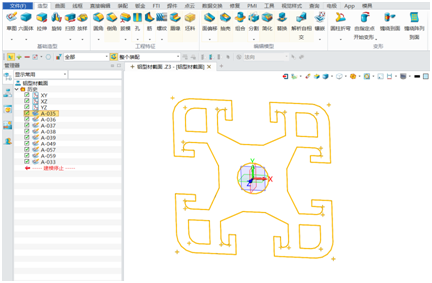

然后，繪制多張草圖，每張草圖按照截面型號進行命名，在各自草圖中繪制好各自所需要的截面，如圖3所示。


圖3 繪制草圖截面

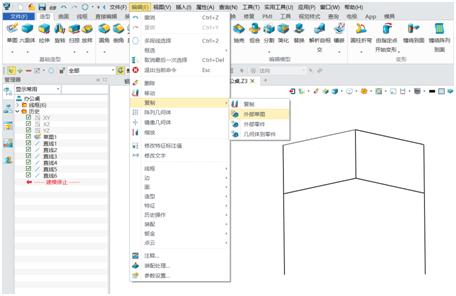

下面，我們以設計辦公桌框架為例，在設計這個產品時我們需要用到鋁型材。我們先繪制出辦公桌的框架結構線，然后選擇“編輯”—“復制”—“外部草圖 ”命令（圖4）進行下一步操作。


圖4 選擇外部草圖命令

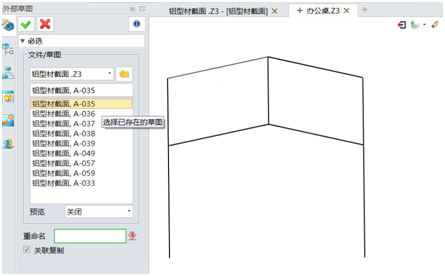

接下來，可以選擇所需要的截面形狀，導入到設計模型中，如圖5所示。


圖5 導入所需的截面形狀

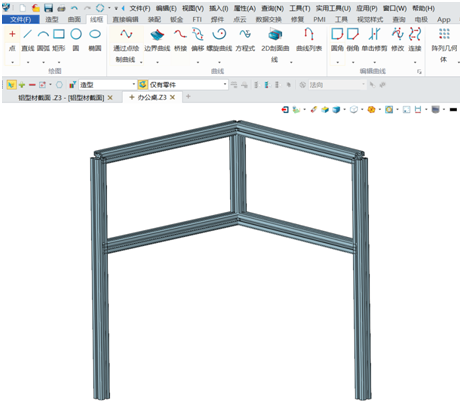

然后，使用“掃掠”功能，即可快速完成所需要的框架結構，如圖6所示。


圖6 掃掠得到所需框架結構

如果此時設計師需要對使用的型材進行修改，在中望3D2017版中，只需要修改“鋁型材截面”零件中相對應的截面即可。

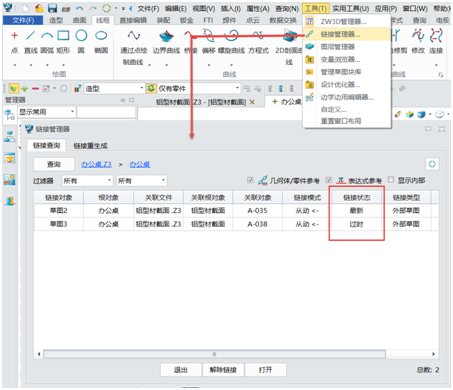

打開設計模型，使用“鏈接管理器”功能即可查看此零件中使用的外部引用是否是最新的。如下圖7所示,我們可以看出此設計中引用了兩種鋁型材截面，其中A-035未變更，A-038已經變更，但是模型未更新，此時只需要更新模型即可。


圖7 鏈接管理器

中望3D2017版強化了Link鏈接管理器的功能，幫助設計師靈活調用草圖、特征等設計數據，快速完成產品設計，并且能夠?qū)α慵畔⑦M行清晰的管理，更加智能，更加高效。
