在上篇教程文章中，我們已經完成了閥體的大部分操作了（圖1），本篇文章將繼續對閥體的設計進行介紹。

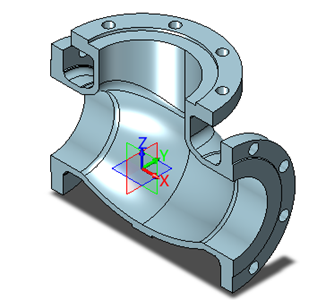

圖1 閥體的部分

下面，我們將在圖1的基礎上繼續完善閥體的設計操作。

第一步：繪制草圖

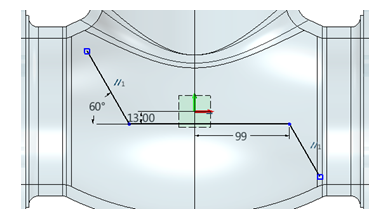

在XZ工作平面上繪制草圖，并進行約束，如圖2所示。


圖2 繪制草圖

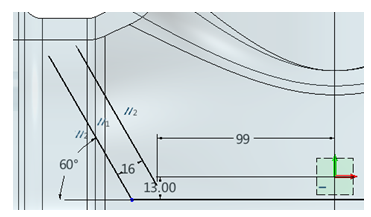

偏移16mm，進行約束，如圖3所示。


圖3 偏移并約束

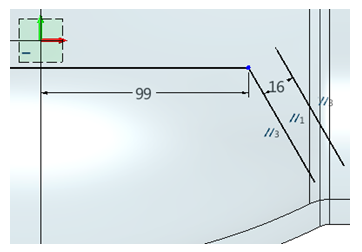

繼續偏移16mm，進行約束，如圖4所示。


圖4 偏移并約束

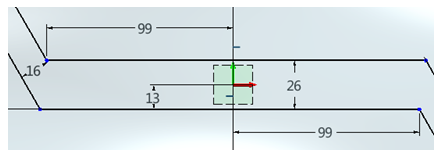

偏移26mm尺寸，進行約束，如圖5所示。


 圖5 偏移并約束

第二步：參考

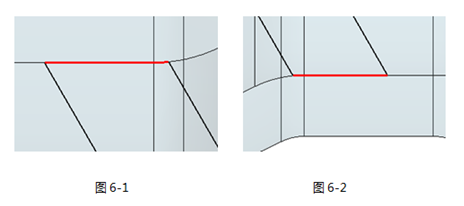

參照圖6，使用參考提取曲線，進行約束，退出草圖。


 圖6 參考

第三步：提取曲面

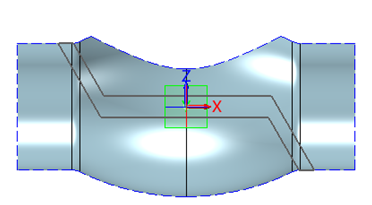

使用“曲面”頁面下的“偏移”命令，偏移距離為0，提取圖7示曲面。


 圖7 提取曲面

第四步：縫合

隱藏實體，使用“修復”頁面下的“縫合”命令把抽取的面縫合為一張面，如圖8所示。


 圖8 縫合

第五步：拉伸

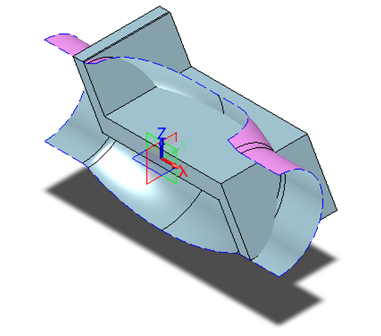

使用“造型”頁面下的“拉伸”命令，對前面創建的草圖進行拉伸，要穿過曲面，如圖9所示。


 圖9 拉伸

第六步：修剪

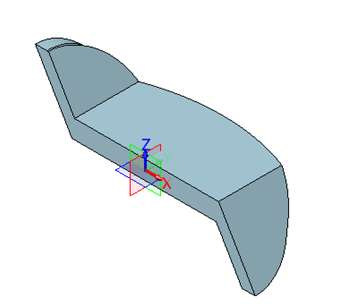

使用“造型”頁面下的“修剪”命令，通過縫合曲面對拉伸實體進行修剪，獲得下圖10造型。


 圖10 修剪

第七步：布爾運算

顯示實體后，使用“造型”頁面下的“組合”命令，進行布爾加運算，如圖11所示。




 圖11 布爾運算

第八步：倒圓角

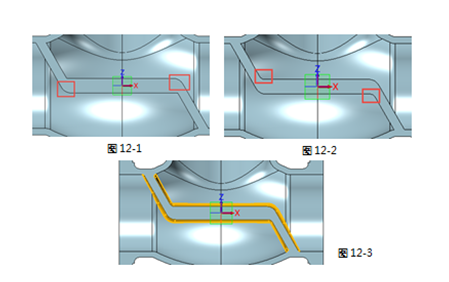

對圖12所示位置分別進行倒20mm、10mm、5mm的圓角。


 圖12 倒圓角

第九步：繪制草圖

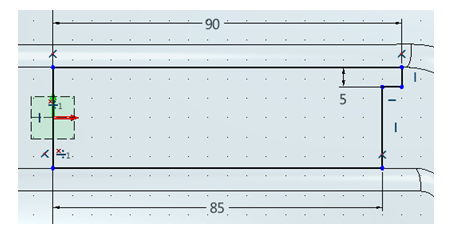

在XZ工作平面上繪制草圖（圖13）。


 圖13 繪制草圖

第十步：旋轉

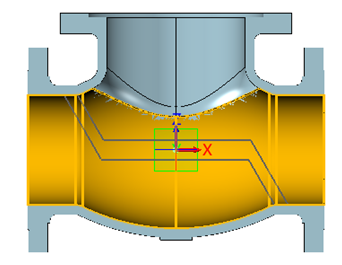

切除 使用“造型”頁面下的“旋轉”命令，進行旋轉切除，如圖14所示。


 圖14 旋轉切除

第十一步：鏡像

使用“造型”頁面下的“鏡像”命令，以XZ工作面平為鏡像平面進行鏡像操作，如圖15所示。


 圖15 鏡像

第十二步：視覺樣式

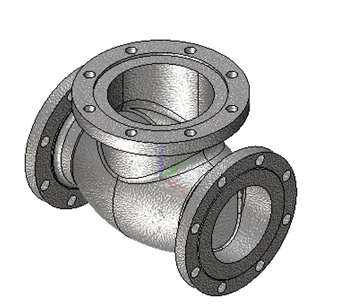

使用“視覺”樣式頁面下的“金屬（鑄造）”視覺樣式，對零件進行視覺樣式的添加（圖16）。


 圖16 金屬（鑄造）視覺樣式

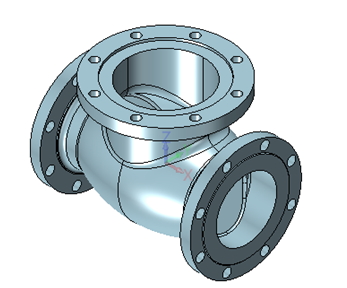

使用“視覺”樣式頁面下的“鉻”視覺樣式，對零件的接觸面和孔面添加視覺樣式，如圖17所示。


 圖17 “鉻”視覺樣式

第十三步：創建草圖

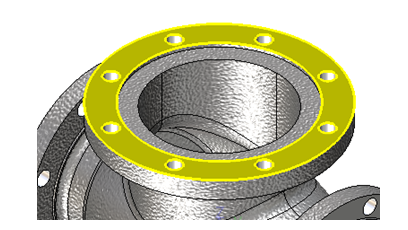

在高亮表面創建如圖18所示草圖。


 圖18 創建草圖

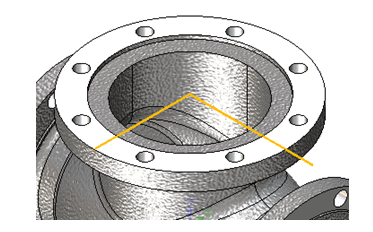

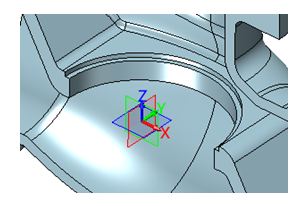

在圖19所示象限繪制兩條互相垂直的曲線。


 圖19 繪制草圖

第十四步：命名剖面曲線

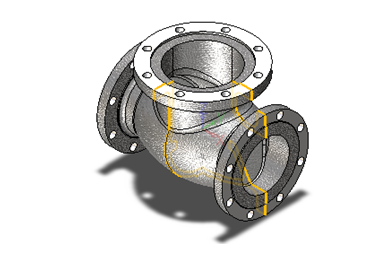

使用“線框”頁面下的“命名剖面曲線”命令，拾取上一步的草圖創建命名剖面曲線（圖20），命名為“Valve”。


 圖20 命名

第十五步：材料

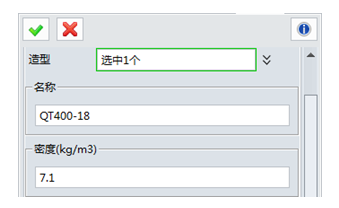

在屬性下拉菜單下進入材料命令設置材料，設置材料為“QT400-18”，密度為“7.1”，如圖21所示。


 圖21 材料設置

到此，本實例中的閥體就全部完成建模了，希望大家通過本篇實例的操作學習，熟練掌握建模的相關操作命令。在下篇文章中，我們再針對出具工程圖的操作跟大家做詳細的介紹。
