i3DOne社區成立一周年了，看到同學們積極性很高，都摩拳擦掌想為自己的“家”獻上自己的禮物（設計作品）以示祝賀。紀念金幣既有彰顯功勛偉業的作用，也有收藏的價值。在這里，我想用這枚紀念金幣鐫刻i3DOne社區一周年的輝煌成就，也愿社區的前程如它一樣金光閃閃。

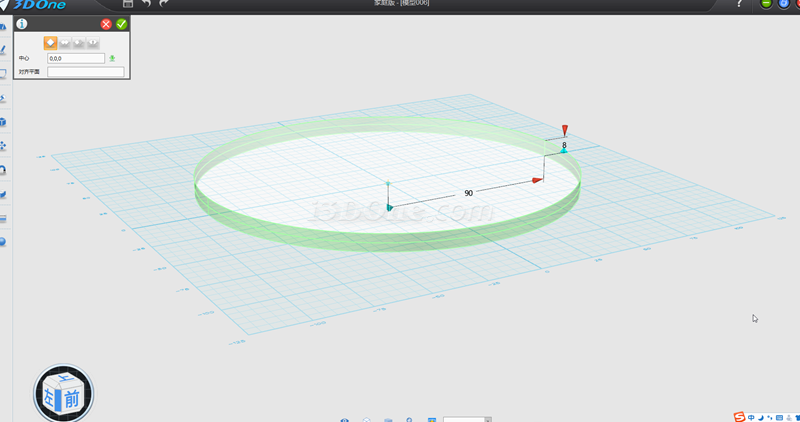

1、首先選擇基本實體：圓柱體，設置半徑為90mm，高為8mm。

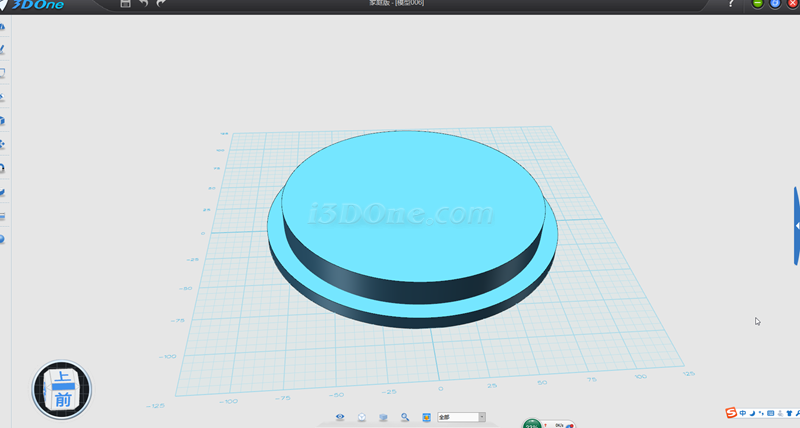

2、 在幣身上再建立實體圓柱體，半徑為80mm，注意兩個圓心重合。

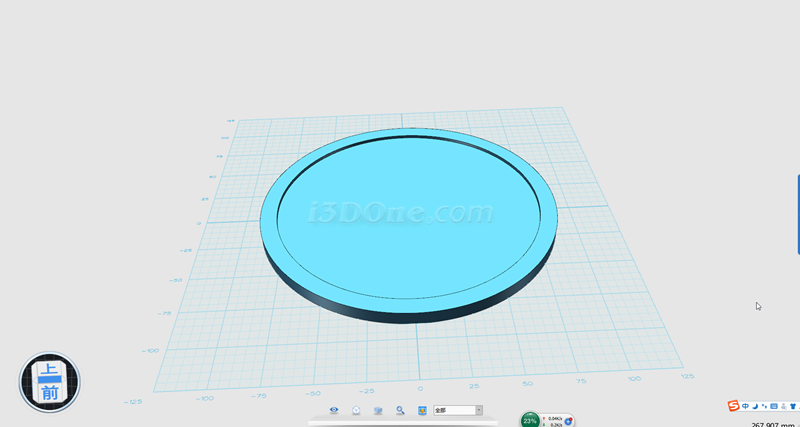

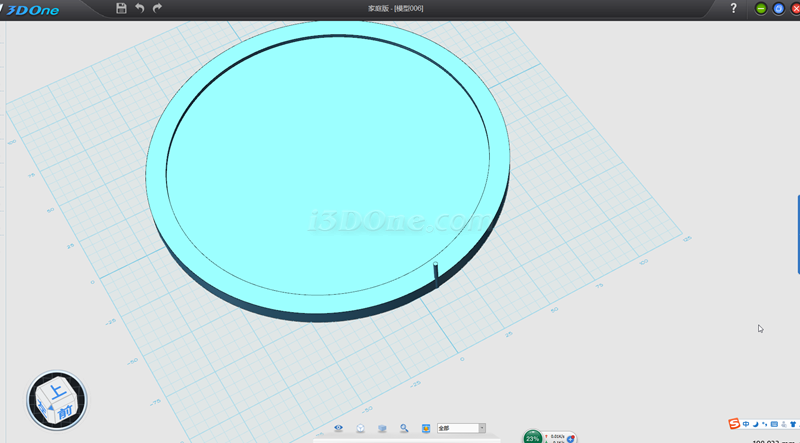

3、把小的圓柱體下拉2，運用組合減命令，做出下圖。注意不要挖的太深！




4、在幣體邊拉出一個半徑為1的小圓柱，移動，使它與幣體鑲嵌一起，注意控制深淺。




5、運用圓形陣列命令，小圓柱大概230左右。

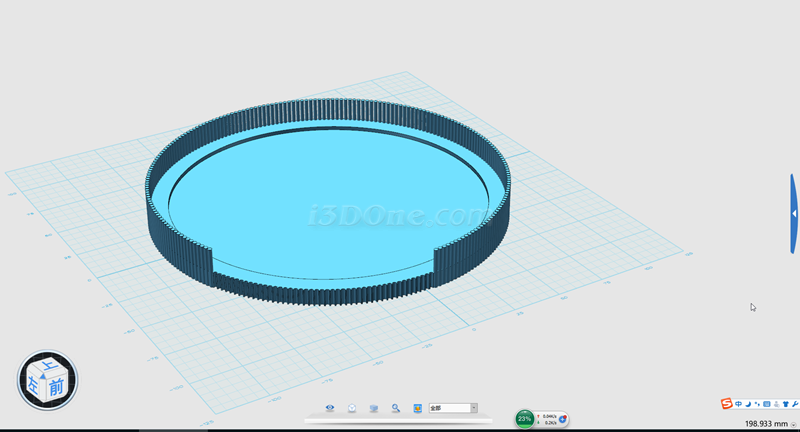

6、確定后再運用組合減命令，挖出金幣的邊齒。

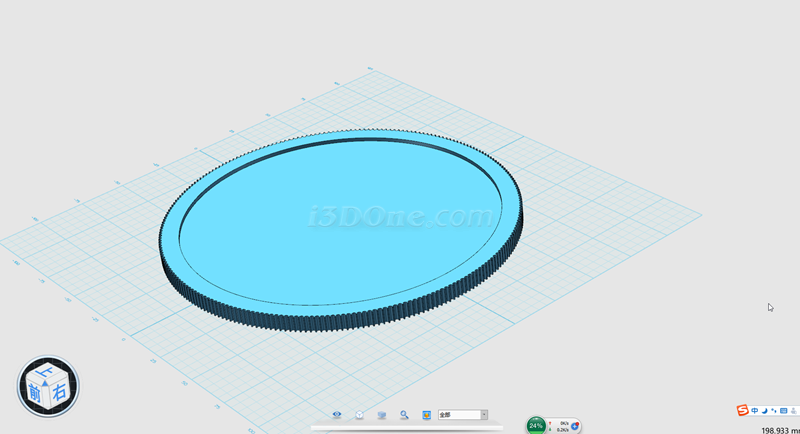

7、效果如圖。

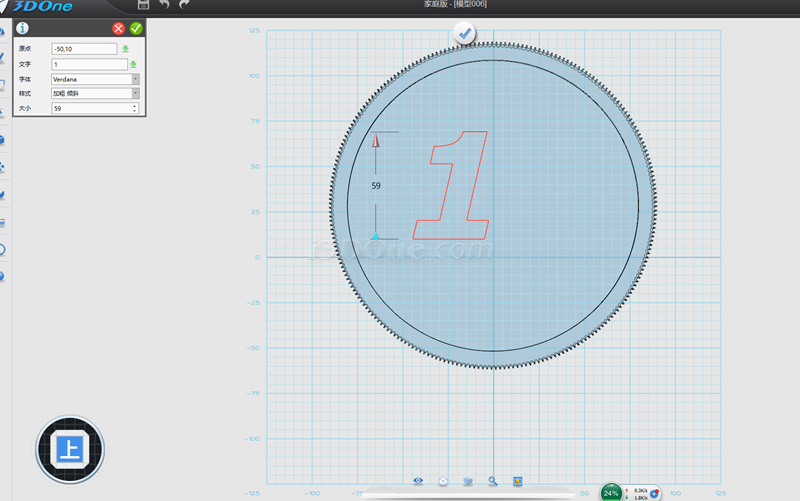

8、輸入文字1，選好字體，因?yàn)槭且怀鲆恢苣?，這個1要選擇粗些的字體，傾斜，加粗。放到中間偏左位置。




9、拉伸，使數字1有一定厚度。用圓角工具修飾一下。




10、同樣的，添加拉伸出另外的字。注意根據你的創意安排位置，主題突出。畫出五角星，拉伸出來。

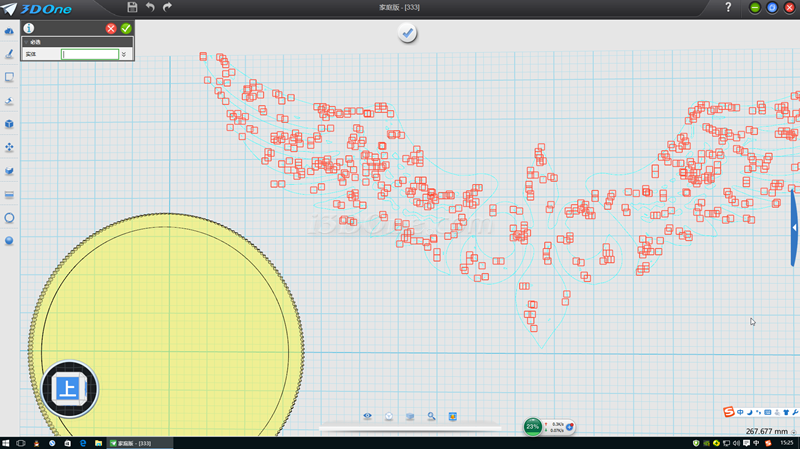

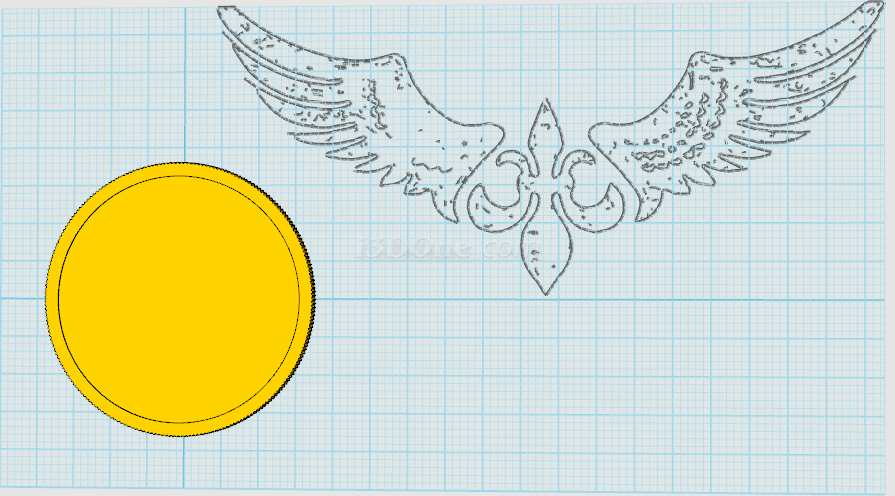

11、重點說下翅膀的做法，先搜出翅膀圖案備用。然后導入翅膀圖畫文件到當前，如圖，導進來不能馬上拉伸，需要處理，比較麻煩些，同學們要細心，把多余的線去掉，沒封口的線封口。直到可以拉伸為止。可用顯示曲線連通性命令查看，如果有紅的方塊表示有多余的線，或者沒有閉合。一點點處理。




12、處理過程。直到可以拉伸。

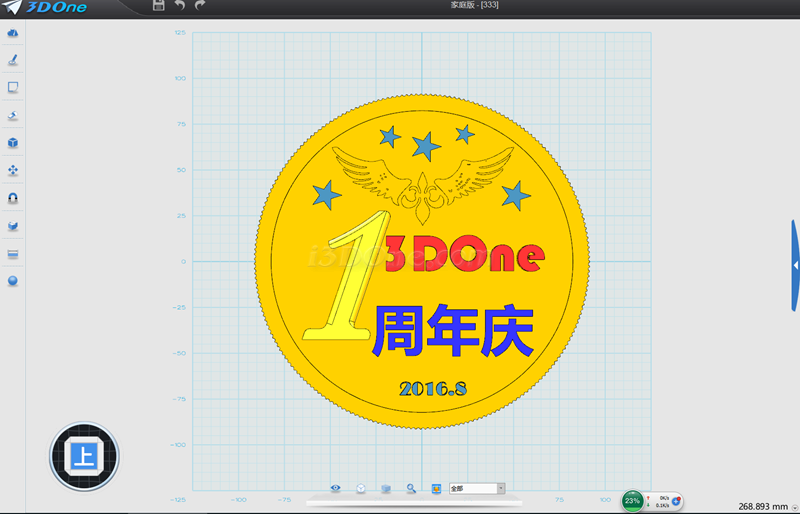

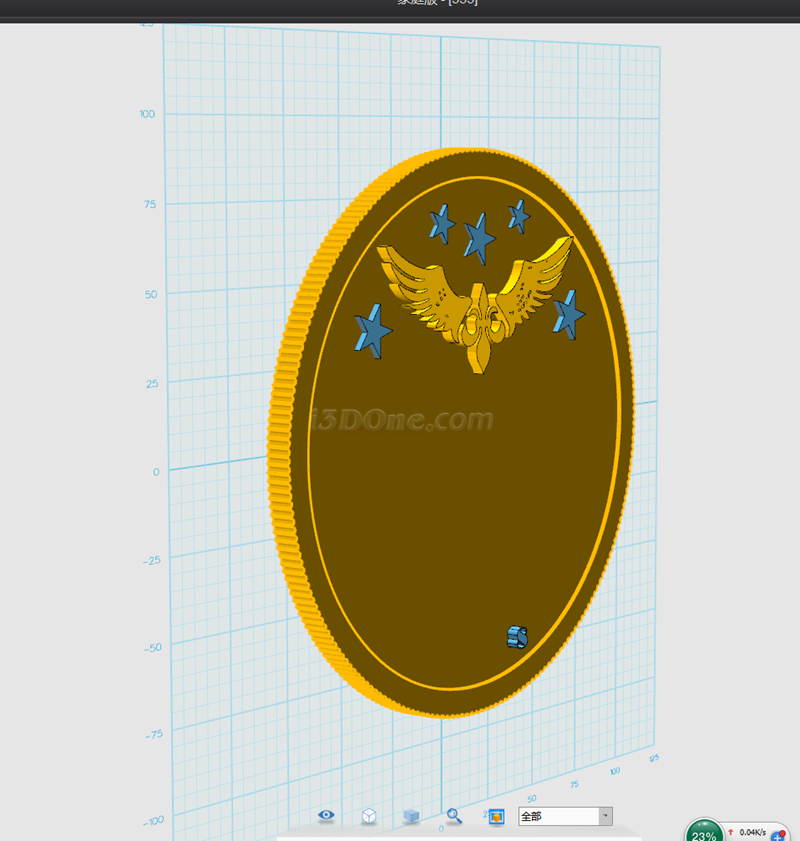

13、縮放處理好的翅膀，放到金幣合適位置。拉伸，注意高度要小于文字。把五角星拉伸點綴于翅膀周圍。

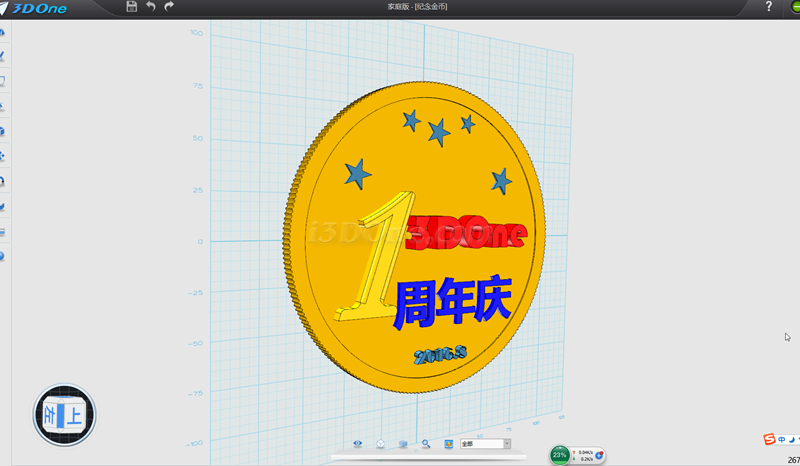

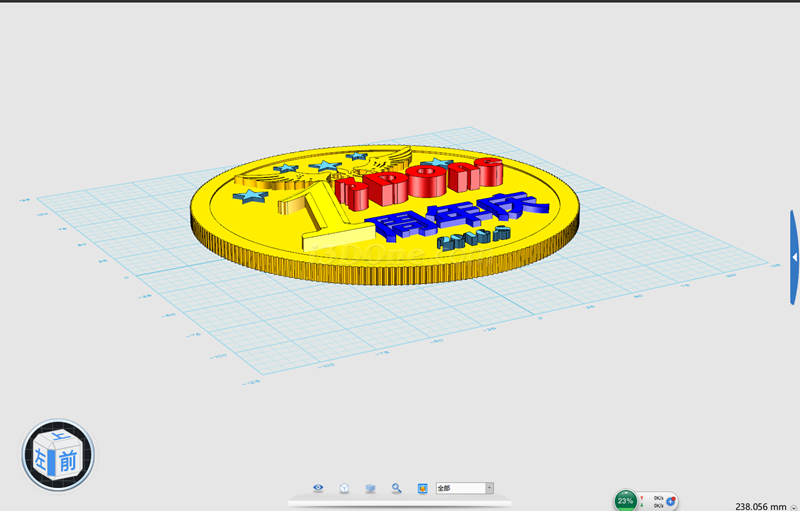

14、可以分別設置顏色，增加效果。




15、完成。可以導出用ks渲染效果，更美觀。











這也是我設計的一個簡單的紀念金幣案例，也趁機奉獻給大家，拋磚引玉，希望同學們能舉一反三，設計出自己的更好的作品。
