本文由北京宏志中學的刁彬斌老師提供


社區1周年來臨之際，我用3DOne制作了一道特別的“美味菜肴”，獻禮社區生日快樂！它不似空調帶來的那種極致的冷凍感，而是希望咱們青少年三維創意社區，讓創客之火，席卷全國，越燒越旺。





說起這道“佳肴”，我們先來認識一下它的主料和輔料。主料就是不可或缺的3DOne軟件和3d打印機。配料如下：

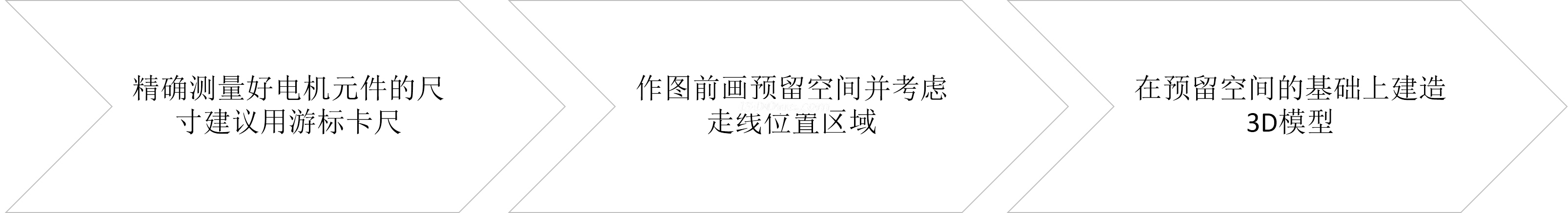

如何做好這道“菜”呢,我的秘方可以歸納為三點:




下面我主要介紹下作圖的難點（敲黑板）：

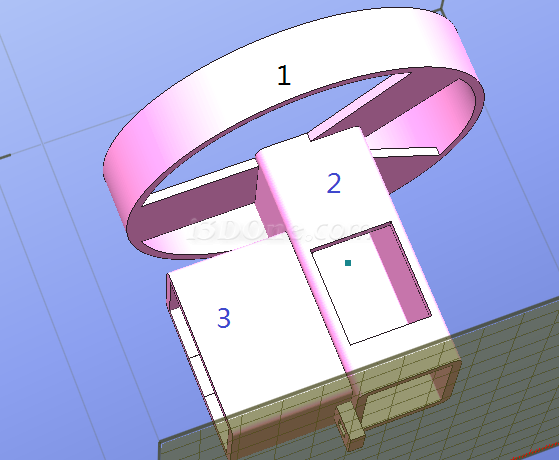

風扇主體由1扇葉罩、2電機和開關護套、3電池盒架組成，其中開關護套和電池盒架需要預先考慮電機原件的預留位置問題。




（1）繪制1的要點是以(0,0)為圓心畫一個直徑40mm的圓形，然后拉伸15mm，進行底部抽殼處理。


（2）繪制2時，需要比較零件的尺寸，取最大值作為預留空間的長、寬。經比較預留矩形大小取開關的24mm作為寬度，電機的26mm作為長度，先畫預留空間。在預留空間外繪制2部分。又因為電池盒和手指需要留有位置，所以拉伸距離設置為70mm。


（3）繪制3時，預留電池盒的26mm*50mm作為預留空間，繪制電池盒架子。


（4）做完以上步驟，還需要拉伸出電機座，切除電機軸的孔、開關孔、電線孔，主體就完工了。


扇葉部分涉及的要點是軸的預留孔位要緊，否則扇葉會松動。另外三片扇葉可以采用鏡像的方式完成。用打印機打出零件，安裝電路的時候注意別造成電池短路。

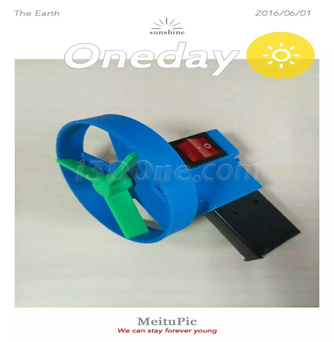

至此純DIY的風扇就完工了，小伙伴們快來一起玩耍吧。最后，在3DOne社區建立一周年之際,祝愿社區如同最近的天氣紅紅火火！
