在使用CAD軟件繪圖過程中，角的應用必不可少，如果遇到圖紙上大于180度并且需要標注的角該如何標注怎樣解決呢？現在我們一起來看一下詳細的解決步驟吧：

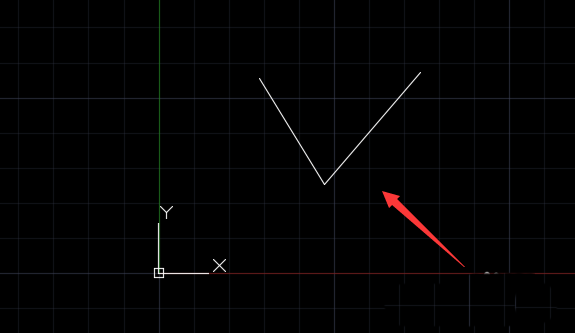

1、首先打開CAD軟件，如下圖所示有一角，外交為大于180度的鈍角：
2、接著在下方命令行輸入角度標注命令“dan”并回車，可以見到默認命令為“指定頂點”，直接回車即可：

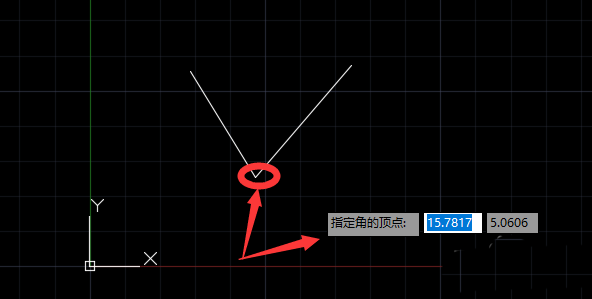

3.然后根據指示命令指定角點，如下圖所示：

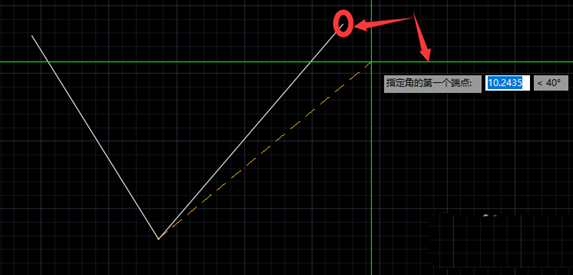

4、繼續根據指示命令指定角的第一個端點，如下圖所示：

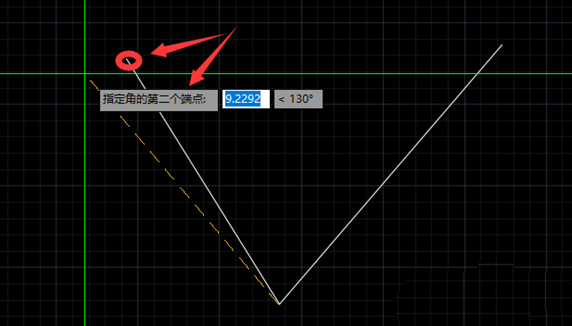

5、指定角的另一個端點。

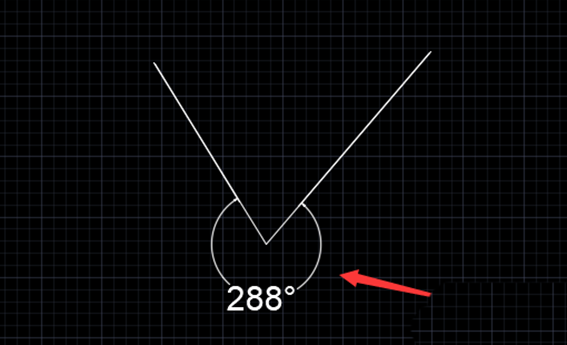

6、最后標注完成，如下圖所示，角度標注為288°:
關于如何CAD標注大于180°角的方法已經詳細講解，大家可以參考實際操作一下，相信正在CAD的小伙伴們都能理解并掌握。
