打斷合并命令在CAD中的使用方法
CAD繪圖軟件中我們?nèi)绾问褂么驍嗪喜⒚钅??本文是我的一些關于打斷合并命令的步驟方法介紹。
一、打斷功能
1、打開CAD軟件,任意繪制一個矩形,如下圖所示:
2、繪制完任意矩形之后,在上方菜單欄里找到【修改】選項,點擊彈出下拉菜單,在下拉菜單里找到【打斷】功能選項。

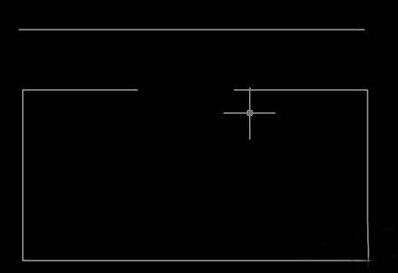

3、點擊【打斷】功能按鈕,現在繪制的矩形上任意選擇一個點,接下來再選擇第二個打斷點。

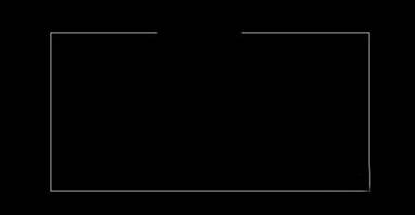

4、第二個打斷點選擇完畢后,點擊鼠標左鍵,即可完成對指定兩點之間的打斷操作,如下圖所示:
二、合并功能

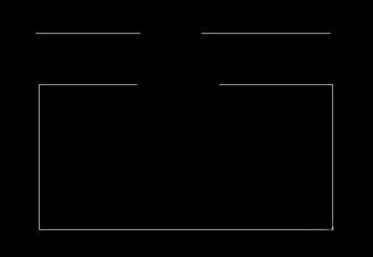

1、繪制任意一條直線,先用打斷功能將這條直線打斷,如下圖所示:
2、接下來再點擊上方菜單欄里的【修改】選項,彈出下拉菜單,選擇下拉菜單里的【合并】選項,點擊【合并】選項之后選擇要合并的兩條直線。
3、然后點擊【enter】按鈕,即可完成兩條直線的合并,如下圖所示:
