當使用CAD把DWG的圖紙文件轉成PDF文件的時候，可能會出現圖框頁邊距前后不一致的情況？那怎么做才能保持前后的圖框頁邊距不變呢？
下面跟著小編一起來看看怎么解決這個問題吧
1、首先，大家打開中望CAD軟件，打開需要轉成PDF的圖紙文件

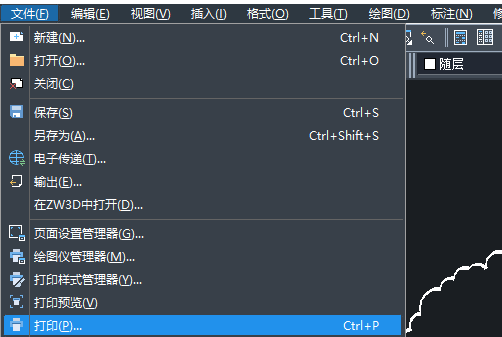

2、點擊界面菜單欄上的“文件”-“打印”按鈕，或者點擊CTRL+P的組合鍵，打開打印設置的對話框

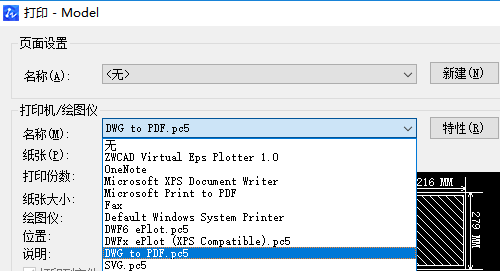

3、打開“打印機/繪圖儀”的列表，我們選擇這里的“DWG to PDF.pc5”，再點擊右側的“特性”按鈕

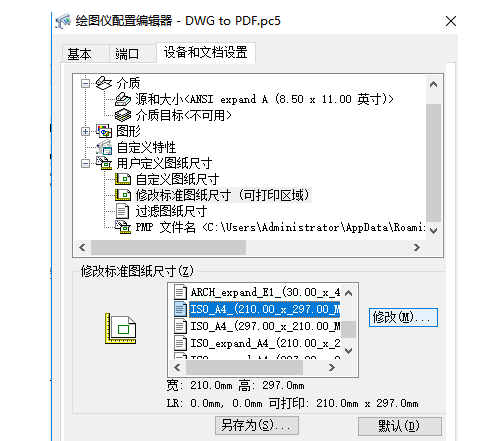

4、在彈出來的繪圖儀編輯器中，我們點擊修改標準圖紙尺寸（可打印區域）按鈕，我們選擇并記住這個A4的圖紙尺寸，再點擊修改按鈕

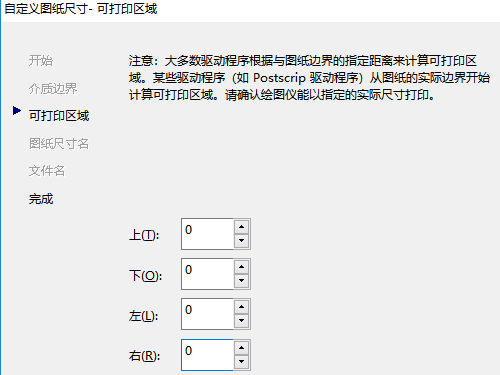

5、在彈出來的“自定義圖紙尺寸-可打印區域”對話框里，我們把上下左右的邊距全部改成0，然后點擊“下一步”按鈕

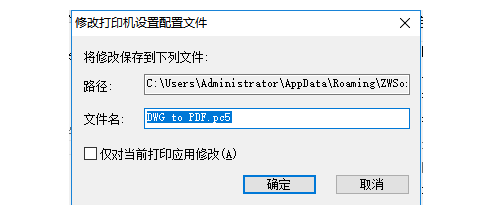

6、按照默認設置保存或者自己設置文件名，再點擊“下一步”按鈕，最后點擊“完成”以及“確定”按鈕

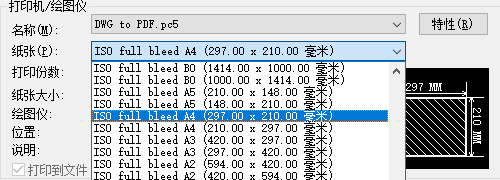

7、回到CAD軟件的“打印”對話框，我們打開“紙張”的列表，選擇剛剛的A4圖紙尺寸
8、打開“打印區域”-“打印范圍”的列表，選擇“窗口”按鈕，選擇需要框定的圖紙范圍，再勾選上“居中打印”的復選框，點擊“確定”按鈕
9、這樣子，我們在把CAD圖紙文件轉成PDF的時候，就可以保持圖框的頁邊距不變化了
