CAD中圖紙比例不一致，該如何調整使比例一致
CAD中圖紙比例不一致，該如何調整使比例一致?小編接下來為大家介紹一個簡單的方法.

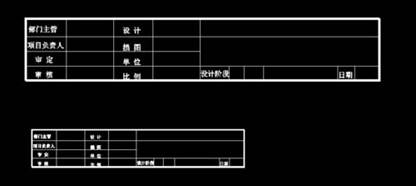

1、如下圖所示,兩個為比例不同的標題欄圖框，現在則要把小標題欄改為大標題欄。首先,輸入命令“SC”，再選定小標題欄，并右鍵單擊

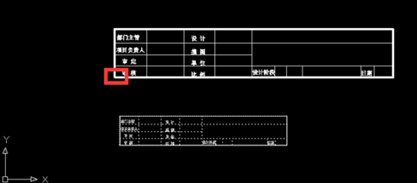

2、接著,指定任一基點
3、然后,輸入命令R
4、指定參照長度

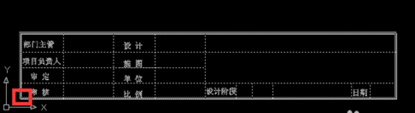

5、輸入”P”，接著指定新長度的第一點
6、最后,指定新長度的第二點
