CAD復雜圖形怎么快速計算面積?
在CAD中繪制了一個很復雜的圖形，想要計算該圖形的面積應該怎么做呢？下面小編給大家?guī)硪粋€計算面積的方法，有需要的朋友可以接著往下看。

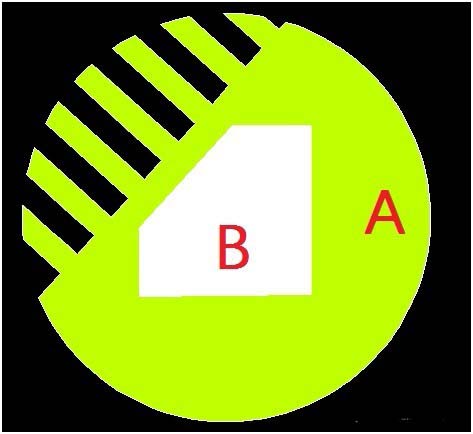

1、創建文件“CAD面積查詢”，繪制圖形如下，圖形由白色區域B和黃色區域A組成，需要求的是黃色區域A的面積。
2、去除填充部分如下圖：
3、點擊“繪圖”下拉菜單，點擊面域；

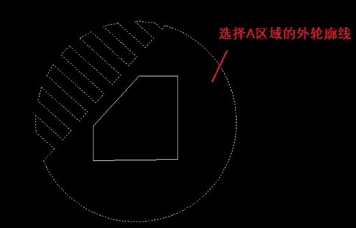

4、選擇A區域外輪廓線，如圖所示，按鼠標右鍵或Enter確定。我們就創建了一個外輪廓線為下圖虛線所示的面域。
5、繼續創建面域B，選擇B區域外的輪廓線，如圖所示，按鼠標右鍵或Enter確定。
6、打開“工具”下拉菜單“查詢”，點擊“面積。
7、打開面積測量命令，輸入“O”，按Enter,回車,選擇剛才創建的面域?qū)ο驛。

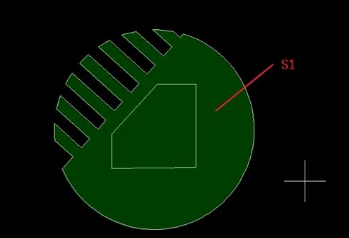

8、從下圖可以看出綠色區域的面積S1=29.1211mm2。
9、下面我們接著求B區域的面積，按Enter鍵回車，繼續面域測量命令，輸入“o” 按Enter,回車,選擇剛才創建的面域?qū)ο驜。
10、我們得到B區域的面積為6.2180 mm2，那么這樣我們可以得到我們所求A區域的面積為 S1-A=29.1211mm2
以上就是CAD測量復雜圖形的面積的教程，希望大家喜歡，請繼續關注中望CAD官網，下方就是我們的公眾號哦！
