CAD旋轉網格工具怎么畫圖

CAD旋轉網格工具怎么畫圖？ CAD建模里有個旋轉網格工具，使用它可以畫出豐富多彩的圖形。今天通過畫啞鈴的例子給大家介紹如何掌握旋轉網格工具，進行畫圖。下面一起來看看詳細的教程。

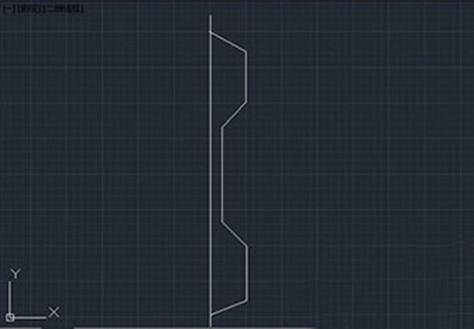

1、打開CAD軟件，先做一些初始設置，設置工作空間為三維建模，視圖為俯視圖。然后單擊常用工具里的多段線工具畫一個啞鈴軸截面一半的平面圖。注意，每當拐彎時都要單擊一下，結束時單擊一下，右擊，確認。圖形一定要封閉。

2、畫旋轉軸。單擊常用工具欄上的線段工具，畫一條直線，注意要和啞鈴的截面圖的一邊重合，這條直線作為旋轉軸使用。單擊文件，保存，以啞鈴的文件名保存在桌面上。先把到這里為止的操作過程保存下來，等一下有用。

3、下達旋轉指令。點擊菜單欄上的繪圖工具，選擇建模——網格——旋轉網格工具。接下來按照命令指示操作。命令窗口在底部。

4、這時命令窗口有提示：surftab1=6，這是表示當前旋轉邊數是6，這也是默認的數據。接著，按要求輸入指令。首先要求我們選中旋轉對象，單擊一下啞鈴截面圖，變成虛線框就選中了，接著要求選擇旋轉軸，單擊那條直線。

5、然后是輸入旋轉初始角度，輸入0，回車。接著要求輸入旋轉終止角度，輸入360，回車確認，二維線框圖就畫好了。為了使圖形具有立體感。我們給他上色，并且把視圖轉化為東南等軸測。

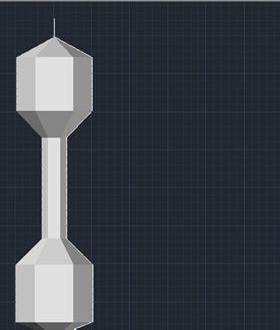

6、美化圖形。光標移到常用工具欄上的視圖按鈕，會顯示著色命令，單擊著色，選擇著色選項。這時，啞鈴就變成銀灰色。

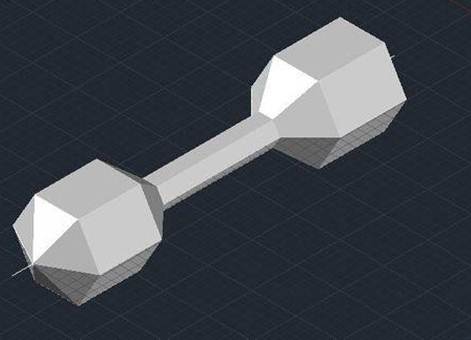

7、單擊視圖按鈕選擇未保存的視圖，選擇東南等軸測。這時，啞鈴就富有立體感了。

8、用鼠標把啞鈴挪開，可見旋轉的平面圖，原來是和它附在一起的，影響了啞鈴的美觀，現在可以刪除掉。

注意事項：要改變旋轉網格的參數，要輸入指令SURFTAB1，回車，然后輸入具體數值回車確認。
