在城市規劃設計或者總圖設計中，有朋友了解到一些軟件可以將一批坐標數據導入到CAD軟件中生成高程點，但是個別軟件目前沒有將一批坐標值導入到CAD軟件中生成線的功能。據小編了解，某些情況下要用CAD軟件畫出一條曲線，而這條曲線如果是由多個坐標點連接成的，輸入起來就麻煩，而且容易出錯。在此，我們直接可以借助于中望CAD軟件就可以實現，利用EXCEL應用程序來保存數據，并與CAD軟件巧妙地結合起來，就能很容易地畫出該曲線。

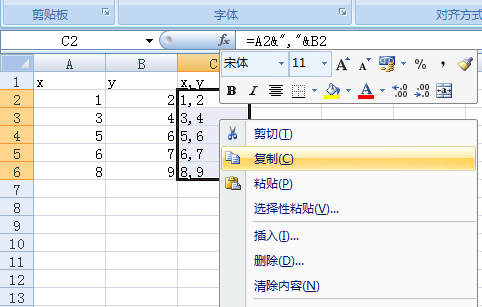

首先，在Excel中輸入坐標值（注意要輸入絕對坐標）。我們將x坐標值放入A列，y坐標值放入到B列，再將A列和B列合并成C列，由于CAD中二維坐標點之間是用逗號隔開的，所以我們在C2單元格中輸入： =A2&","&B2，C2中就出現了一對坐標值。我們用鼠標拖動的方法將C2的的公式進行復制，就可以得到一組坐標值。如下圖所示：


 CAD如何根據坐標值來畫直線或多線段


其次，選出所需畫線的點的坐標值，如上例中C列數據，按Ctrl+C將其復制到剪貼板上。


 CAD如何根據坐標值來畫直線或多線段

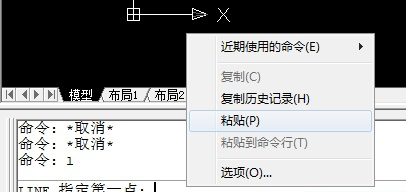

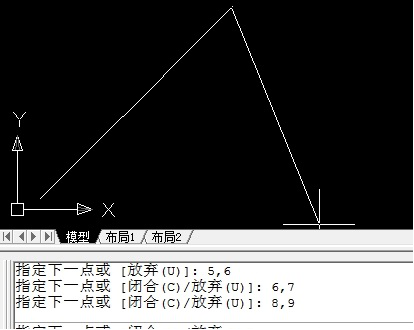

打開中望CAD，在命令行輸入畫線的命令，例如PL(多段線)、L(直線)、SPL(樣條線)等等，回車后命令行會提示定位的第一點，將復制的坐標用Ctrl+V粘貼到命令行，即可快速完成這些點的繪制。然后根據命令行提示選擇封閉或單擊鼠標右鍵完成曲線的繪制。


 CAD如何根據坐標值來畫直線或多線段


通過上面的方法，可以很方便地繪制各種曲線或折線，并且在Excel中很容易地修改并保存坐標值。
