我們?nèi)羰窍胍?a href="http://www.1n752b.cn/" target="_blank">CAD中繪制出螺旋的圖形,我們該如何去繪制螺旋呢?我們很少講到螺旋的繪制,這次我我們來詳細解說一下如何繪制螺旋。
操作步驟:
1.直接輸入命令 HELIX,或者點擊 繪圖→螺旋線 ,即可打開螺旋線繪制功能:

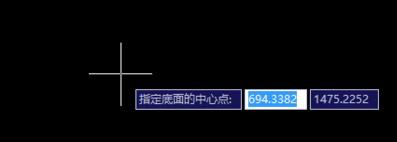

2. 在繪圖區域點擊需要繪制螺旋線的圓點:
3. 移動鼠標,或者直接輸入底面圓半徑:
4.移動鼠標,或者直接輸入頂面圓半徑:
5. 如果需要修改圓圈數,就輸入 t 之后,然后回車:

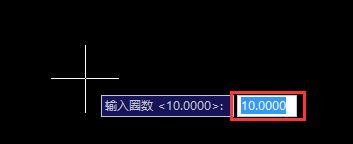

6. 輸入圈數后回車:
7.移動鼠標,或者直接輸入螺旋圈的高度,然后點擊繪圖區,即可完成螺旋線的繪制:

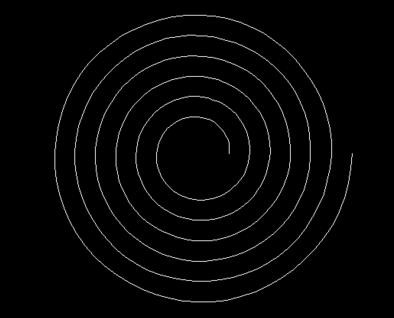

8. 如下圖所示,即已經完成了螺旋線(左側為俯瞰視圖,右側為3d視圖):
