很多CAD初學者在學習CAD軟件時，想要拉伸出一個三維圖形，但是繪制了圖形后怎樣都無法拉伸。選擇拉伸面之后無法選擇不了面，對著一個矩形怎樣確定都沒用，那到底該怎么辦呢？

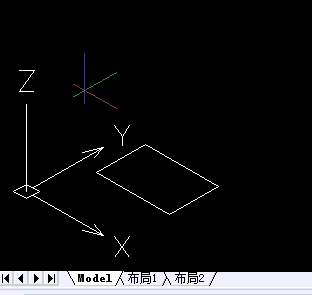

我以下面的矩形為例講解一下。

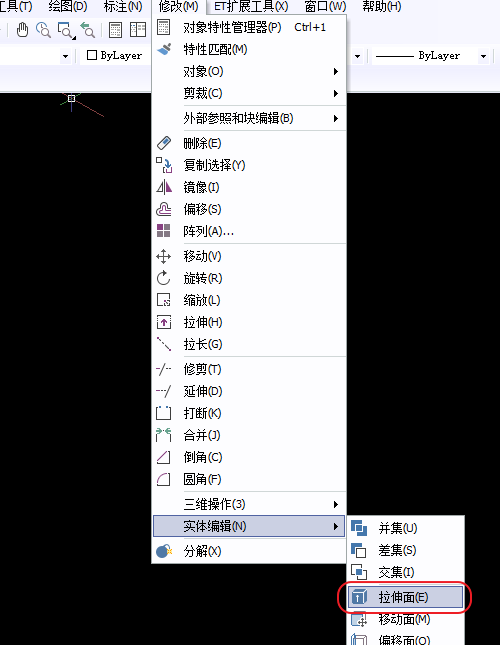

無法拉伸主要原因有兩個，第一個，初學者選擇的不是拉伸面，二是拉伸，拉伸面要在“修改”->”實體編輯”->“拉伸面”那里的才是拉伸面，在左列或者右列選擇的拉伸是拉伸圖形。

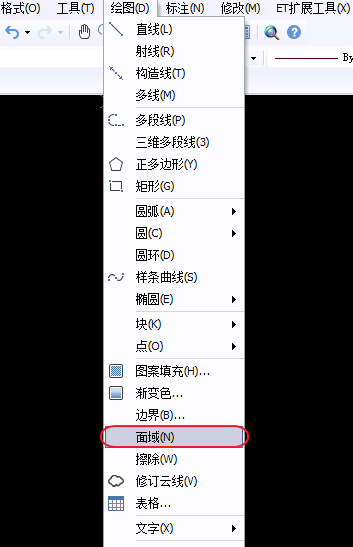

第二種就是，所畫的封閉圖形還沒轉化成面域。因?yàn)槔斓膶?duì)象是面域。所以選擇拉伸面之后無論怎樣選擇都是選擇不了的。這是我們就需要再繪圖那里選擇“面域”，將封閉圖形選擇為面域。

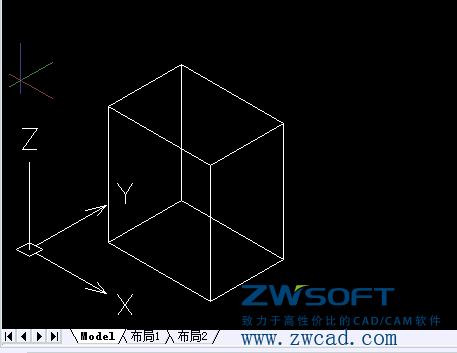

然后再選擇拉伸面，調整高度等參數，一個長方形就拉伸出來啦。
