我們在繪制模型的時候,所有的地方一般都是按照原始比例繪制的,但是在制圖完成后,想打印的時候才發現,原圖非常凌亂,如果不分開按照不同比例來打印是不行的,所以下面小編就教大家利用視口設置比例解決這個問題。
利用cad布局中的視口設置比例的步驟:
1、新建視口 首先一定要將【模型】窗口變換成為成【布局】窗口,這是非常重要的一步。

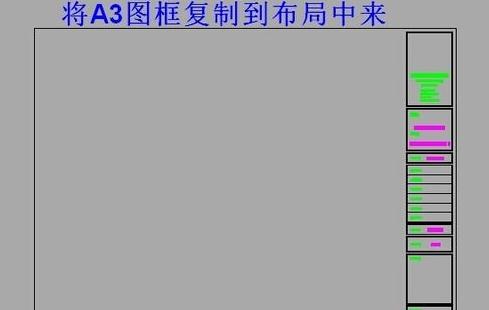

將我們畫好的標準圖框拉動到布局里面

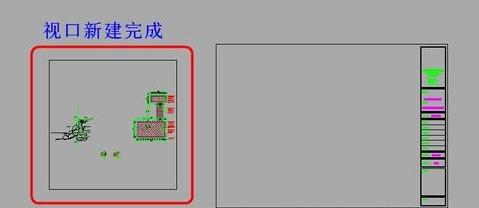

單擊【視圖】-【視口】-【新建視口】命令,彈出【新建視口】對話框,單擊【確定】,然后新畫一個長方形視口
第二步:調整視口的比例
在cad工具欄右上角單擊右鍵--單擊ZWCAD--單擊視口前的正方形,就彈出了視口編輯工具欄。

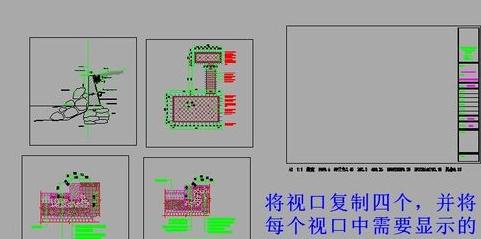

然后據需要慢慢試出自己的需要的比例,一般我們常用的cad出圖比例為: 平面圖、立面圖、剖面圖 :一般 1:100到1:200 總平面圖 一般 :1:500- 1:2000,詳圖一般 :1:20 -1:50,重點是要準確實用,另外比例尺標注得清楚就可以了。 檢驗視口比例是否設置成功
